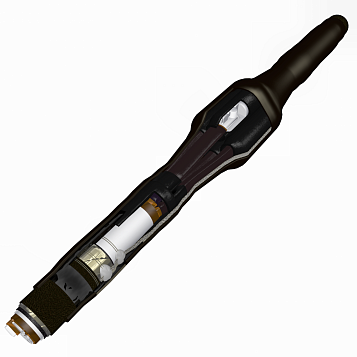

Муфта 4Стп-в- 25/50

Муфты соединительные на напряжение 1 кВ

Муфты соединительные на напряжение 1 кВ

Производитель

АО ПЗЭМИ

Артикул

4stpvx025x50

Габаритные размеры

1400*140*125 мм

Срок изготовления

7 дней.

Вес

Уточните у производителя

7 002.80 Р

В наличии на складе в г. Подольск
В наличии на складе в г. Санкт-Петербург

В сравнение

Описание

Характеристики

Документация

Описание:

Муфты типовые - 4 - количество токопроводящих жил в кабеле;
С - тип муфты - соединительная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
В - в комплекте с гильзами с контактными винтами со срывающимися головками;
25-50 - диапазон сечений токопроводящих жил кабеля, кв. мм.

Назначение, краткая характеристика:

Соединительная муфта на основе термоусаживаемых изделий предназначена для соединения трех- или четырехжильных кабелей с бумажной, пропитанной изоляцией на переменное напряжение до 1 кВ, частотой 50 Гц.
Климатическое исполнение муфт УХЛ, категория размещения 5 по ГОСТ 15150-69, а также для прокладки в земле.

Технологические особенности:

Жилы изолируются термоусаживаемыми трубками, на корешки разделок усаживаются перчатки. Жилы кабелей соединяются гильзами. На гильзы усаживаются термоусаживаемые трубки.
Броня и оболочки кабелей соединяются гибкой медной жилой пайкой.
Сверху устанавливается термоусаживаемый кожух.

Типы кабеля с которым прим

Характеристики:

Напряжение кабеля, кВ: 1

Тип изоляции кабеля: Бумажная

Количество жил кабеля: 4

Вид установки: Внутренняя

Наличие брони: Да

Узел заземления: Паяный

ВидНоменклатуры: Готовая продукция (б/х, б/с)

ТипНоменклатуры: Товар

Код: 9014257

Сечение кабеля, мм2: 25-50

Наличие гильз: Да

Наличие наконечников: Да

Тип наконечника: Алюминиевый сплав со срывными болтами

Тип исполнения: Общепромышленного исполнения

Тип гильзы: Алюминиевый сплав со срывными болтами

Наличие экрана: Нет

Габаритные размеры: 1400*140*125

Срок изготовления: 7

Производитель: АО ПЗЭМИ
