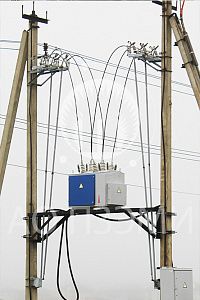

Пункт учёта и секционирования - ПУС (РЕКЛОУЗЕР)

АО «ПЗЭМИ» выпускает пункт учёта и секционирования ПУС (реклоузер). Реклоузер предназначен для применения в воздушных распределительных сетях трехфазного переменного тока с изолированной, компенсированной или заземленной нейтралью частотой 50 Гц, номинальным напряжением до 10 кВ в качестве автоматического пункта секционирования сети с несколькими источниками питания.

Пункт учёта и секционирования ПУС состоит из отдельных модулей: верхнего (высоковольтного) шкафа и нижнего (низковольтного) шкафа учета. Между собой они соединяются через герметичные отверстия кабелем в защитной оболочке (соединительным устройством). Реклоузер комплектуется монтажным комплектом для крепления на опоры.

Высоковольтный модуль состоит из вакуумного выключателя, трансформаторов тока, трансформаторов напряжения, трансформатора собственных нужд и токоведущих элементов, размещённых в стальном корпусе. Высоковольтные вводы имеют фарфоровую изоляцию. Корпус покрыт слоем антикоррозионной краски. На крыше корпуса установлены ОПН.

Шкаф выполнен в металлическом корпусе, покрытом слоем антикоррозионной краски. Шкаф имеет две двери: внешнюю и внутреннюю. На внешней двери расположены ручка и встроенный замок. В закрытом состоянии обеспечивается установка навесного замка. В открытом состоянии внешняя дверь имеет фиксатор, который препятствует ее закрыванию. На внешней стороне внутренней двери расположена панель управления. При открывании имеется доступ к внутренним элементам шкафа управления. В шкаф управления, учёта, сбора и передачи информации может быть установлено дополнительное оборудование.

• из шкафа учёта, сбора и передачи информации – местный режим управления;
• удаленно, командой диспетчера — режим телеуправления;
• ручное – оперативной штангой с земли.

Встроенная система измерения коммутационного модуля непрерывно контролирует параметры сети. Измеренные значения параметров по соединительному устройству передаются в шкаф управления. В случае обнаружения аварии шкаф управления подает команду на отключение выключателя. Время подачи команды на отключение определяется уставками защиты по току и по времени, а также параметрами аварии.

Если в уставках введено АПВ, то автоматическое повторное включение коммутационного модуля, отключенного от защит, произойдет через заданную выдержку времени согласно уставкам АПВ. Если в проекте задействован АВР, то автоматическое включение коммутационного модуля, находящегося в «горячем» резерве, произойдет через заданную выдержку времени согласно уставкам АВР.

В зависимости от заказа, корпус низковольтного модуля изготавливается в исполнении УХЛ1, ХЛ1, в утепленном исполнении и с дополнительным автоматическим обогревом. Габаритные размеры и цветовая окраска реклоузера могут изменяться в зависимости от заказа и от типа ВВ.

АО «Подольский завод электромонтажных изделий» изготавливает комплектные распределительных устройства наружной установки КРН-IV-10, которые служат для приема и распределения электрической энергии номинальным напряжением 6-10 кВ.

В КРН-IV-10 (КРУН) устанавливаются вакуумные выключатели с электромагнитным приводом (BB/TEL, ВБСК и др.), с пружинно-моторным приводом (ВВП-10, ВБП, ВВУ СЭЩ и др.), а также выключатели нагрузки и разъединители. КРН-IV-10 предназначены для комплектации КТП-6-10, отдельно стоящих РУ-10 (6) кВ и для расширения действующих КТП-6-10 кВ и выполняются в виде распределительных устройств двухстороннего обслуживания для наружной установки - высокой заводской готовности.

Конструктивно КРН-IV-10 (крун 10 кв , крун 6 кв) представляет собой сборно-сварную металлическую конструкцию с уплотнением на дверях. Двери расположены на противоположенных сторонах шкафа (по две с каждой стороны), что позволяет осуществлять его двухстороннее обслуживание, обеспечивает свободный доступ к аппаратуре. На односкатной крыше шкафа монтируются проходные изоляторы для организации воздушных вводов высокого напряжения (3 шт. или 6 шт. изоляторов).

Шкаф разделен перегородками на отсек управления, в котором размещается аппаратура и приборы управления, защиты, измерения и сигнализации; и отсеки высокого напряжения, которые комплектуются в зависимости от назначения шкафа. Пункт секционирования на базе шкафа КРН-IV-10 (ячейка крун 10) двухстороннего обслуживания предназначен для секционирования воздушно-кабельных линий электропередач с односторонним и двухсторонним питанием номинальным напряжением 6-10 кВ.

Функции пункта секционирования:

• Оперативные переключения в распределительной сети.
• Автоматическое отключение поврежденного участка.
• Автоматическое повторное включение линии.
• Организация учета потребления электроэнергии с классом точности 0,5-1,0 (коммерческий учет).
• Возможность организации сбора информации о параметрах режима работы сети на основе микропроцессорных устройств защиты и учета электроэнергии.
• На базе двух пунктов секционирования — автоматическое включение резервного питания (АВР).

Конструкция шкафов КРН (крун 6 кв, крун 10 кв наружной установки) обеспечивает механические и электрические блокировки, не допускающие включение и отключение заземляющих ножей линейного и шинного разъединителей при включенных:

• высоковольтном выключателе;
• рабочих ножах разъединителей;

А также не допускается включение разъединителей при включенных заземляющих ножах.

НОВИНКА: Согласно технических требований ПАО «Россети Московский регион» завод освоил производство камер КРН-IV-10 в корпусах из оцинкованной стали (горячее цинкование). Силовой каркас из П-образных профилей собственного производства облицовывается оцинкованными панелями толщиной 2 мм. с применением клепанных соединений. Дополнительно места стыков панелей обрабатываются герметиком. По внешнему виду «оцинкованный» вариант не отличается от сварного, т.к. соединения заклепками с каркасом происходит внутри камер КРН-IV-10.

Фото КРУН в нашем цехе:

АО «ПЗЭМИ»является одним из лидеров в России по производству кабельной термоусаживаемой арматуры (КТА) с полным циклом изготовления всех комплектующих: термоусаживаемых трубок, перчаток, изоляторов, герметиков, клеев и т.д.

В лаборатории композиционных материалов постоянно ведется работа по разработке новых композиционных материалов с более высокими физико-механическими и прочностными характеристиками и по улучшению уже используемых композиций.

Инженеры-конструкторы технического отдела создают конструкции муфт для вновь производимых кабелей, отрабатывают режимы экструзии и пространственного ориентирования (расширения), проводят их испытания в аттестованной высоковольтной лаборатории.

После успешных испытаний с 1 апреля 2020 г. завод приступает к выпуску более усовершенствованной конструкции соединительных термоусаживаемых муфт для кабеля из сшитого полиэтилена на напряжение 10 кВ, используя новую двухслойную трубку. Трубка состоит из наружного электропроводящего слоя черного цвета t="1 мм и внутреннего изоляционного слоя красного цвета толщиной до t= 6,5 мм в экструзионной заготовке.

Для наружного слоя трубки была разработана новая электропроводящая композиция с повышенными электрическими характеристиками по электропроводности, с удельным объемным электрическим сопротивлением 15÷30 Ом•см, позволяющие более равномерно распределять электрическое поле и снижать диэлектрические потери.

Для внутреннего электроизоляционного слоя также была разработана новая резиноподобная композиция с электрической прочностью Е_пр не менее 28 кВ/мм и удельным электрическим сопротивлением более 1"*10¹³ Ом•см.

При производстве трубки происходит одновременное наложение двух слоев в одной экструзионной головке, что позволяет исключить содержание влаги, воздушных, газовых и других инородных включений и препятствует развитию водных и электрических триингов при эксплуатации.

Использование новой двухслойной трубки ТТИР-Э с увеличенным изоляционным слоем в соединительных муфтах позволяет вместо двух трубок ТТИ-Д и ТТИЭ, для набора толщины изоляции 6,5÷7 мм, устанавливать только одну трубку, что значительно сокращает монтаж муфты и увеличивает ее эксплуатационные характеристики.

Пример муфты 1ПСт10-300-В

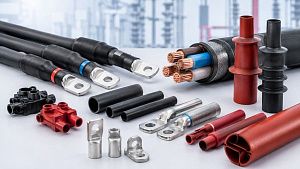

Кабельная арматура представляет собой группу продукции, которая используется для соединения и оконцевания кабелей и проводов. Она широко используется при прокладке и ремонте силовых и слаботочных линий, средств связи, компьютерных сетей. С их помощью обеспечивается высокая скорость и удобство монтажа, безопасность, надежность и сохранение целостности систем при различных нагрузках.

Самым распространенным видом кабельной арматуры являются муфты. Они предназначены для соединения кабелей в единую линию, создания ответвлений для подвода сетей к электроустановкам, стационарным сооружениям, ЛЭП и системам связи. Устройства представляют собой набор деталей и материалов, которые обеспечивают восстановление электрической, механической и конструктивной прочности проводов. Состав комплекта определяется такими характеристиками систем, как напряжение, частота, тип изоляции, количество жил, а также конструктивными особенностями кабелей.

Виды кабельных муфт:

• концевые. Они применяются для оконцевания проводов и их присоединения к различным электроприборам. Изделия делятся на несколько разновидностей, которые различаются материалом и особенностями конструкции. Концевые муфты для внутреннего монтажа бывают термоусаживаемыми, с эпоксидным корпусом и резиновыми. Изделия для наружного применения могут иметь полиэтиленовую оболочку или корпус с изоляторами из эпоксидной смолы. Отдельную категорию составляют мачтовые муфты. Это литые устройства из алюминия или чугуна, предназначенные для эксплуатации в особо сложных атмосферных условиях;
• ответвительные. Они используются для создания отводов от основной магистральной линии. Эта кабельная арматура предназначена для сетей напряжением до 1 кВ и рассчитана на установку в земле, коллекторах, тоннелях и других сооружениях. Ее применяют как для внутреннего, так и для наружного монтажа;
• в негорючем исполнении. Эти муфты используются для соединения кабелей, не поддерживающих горение с пониженным дымо- и газовыделением. Изготавливаются из специальной негорючей полимерной композиции с пониженным содержанием галогенов;
• для транспорта. Специальный класс кабельной арматуры, который подходит для электросетей метрополитена и наземного электротранспорта. Продукция отличается повышенной механической и электрической прочностью, огнестойкостью, герметичностью, устойчивостью к негативным факторам окружающей среды;
• для атомной энергетики. Изделия, изготавливаемые из полимерной композиции с пониженным содержанием галогенов. Они не распространяют горение, комплектуются механическими соединителями со срывающимися при затяжке головками или соединителями под опрессовку. Используются на атомных станциях вне и в гермозоне.

Помимо муфт к кабельной арматуре также относятся гильзы, заглушки, оконечные устройства, материалы для самогерметизации, уплотнители, адаптеры и другие аксессуары.

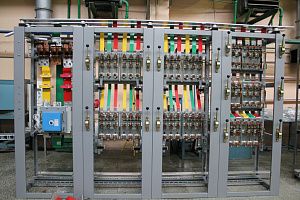

Панели ЩО-70 предназначены для комплектации распределительных щитов, обслуживающих трехфазные сети с частотой 50 Гц и напряжением 0,4 кВ. Они принимают и распределяют электроэнергию, предотвращают перегрузки и защищают от сверхвысоких токов. Возможна эксплуатация в распределительных сетях как в четырех-, так и в пятипроводном исполнении.

Конструкция устройств

ЩО-70 выглядят как стальной сварной каркас, на котором смонтированы двери из стали. Все части корпуса защищены от коррозии и других воздействий внешней среды лакокрасочным либо порошковым покрытием. Внутри находится рама с рабочей аппаратурой. Управляется оборудование устройствами на передних стойках каркаса (автоматы линейных панелей — через окна в двери). Сборные шины монтируются на скобе с изоляторами наверху панели. На верхнем карнизе с фронтальной стороны размещается приборная панель, которая выполняет в том числе и ограждающую функцию для сборных шин. Сборка осуществляется с помощью болтовых соединений, для которых есть специальные отверстия в стойках.

Разновидности панелей

• Вводные. Сконструированы для шинного и кабельного ввода с автоматами и разъединителями.
• Линейные. Оснащены автоматическим выключателем или разъединителем. На отходящих линиях монтируются коммутационные устройства, трансформатор тока и амперметр.
• Секционные. Тоже поставляются с разъединителями или выключателями автоматического типа. При отключении питания одного из двух вводов переключают секции.
• Вводно-линейные. Предназначены для кабельного и шинного ввода. Комплектуются предохранителем, разъединителем, токовыми трансформаторами и измерительными приборами.
• Вводно-секционные. У данной модификации ЩО-70 во вводной части установлен разъединитель, а в линейной к нему добавляется еще и предохранитель. В конструкции предусмотрены также трансформаторы тока и измерительная аппаратура.
• С АВР (автоматическим вводом резерва). Такие панели защищают от обесточивания 2-трансформаторные подстанции. Комплектуются аппаратурой для управления секционной и вводной автоматикой.
• С диспетчерским управлением уличным освещением. Укомплектованы устройствами для учета и распределения электрической энергии, а также защиты линий от токов короткого замыкания и перегрузки. Подходят для работы в сетях с напряжением до 1000 В.

Панели ЩО-70 рассчитаны на использование совместно с шинными мостами, которые устанавливаются в верхней части и представляют собой металлоконструкции из основания и двух опор с шинами и опорными изоляторами. В нижней и боковой части есть специальные ограждения для предотвращения поражения электротоком. Шинные мосты выпускаются в нескольких модификациях, которые отличаются по номинальному току и межкамерному расстоянию, и не комплектуются разъединителями.

Счетчики электричества монтируются на панели учета, которая имеет три исполнения:

• с единственным прибором для фиксации активной электрической энергии;
• с двумя приборами учета активной электроэнергии;
• с аппаратурой для учета активной и реактивной энергии.

Можно подключить и вспомогательное оборудование — для этого внутри панели есть розетка на 220 В.

Обслуживание ЩО-70

Нормальная эксплуатация панелей подразумевает регулярное технического обслуживание, которое включает не только периодические осмотры, но и все виды ремонта (текущий, средний, капитальный). Работы проводятся в соответствии с ПОТ РМ 016-2001, и допуск к ним есть только у прошедшего соответствующее обучение персонала.

При плановом осмотре запрещено переключать и отключать аппаратуру и вмешиваться в работу панелей. Также нельзя открывать двери и выходить за ограждение. Ремонтируются панели ЩО-70 при полном обесточивании, а коммутация внутренних аппаратов осуществляется при закрытых камерах. Более подробная информация об обслуживании и ремонте содержится в руководстве по эксплуатации, которое поставляется в комплекте с ЩО-70.

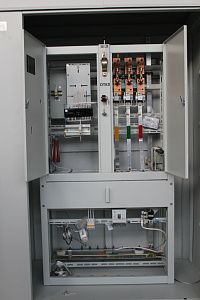

Изделия относятся к распределительным устройствам низкого напряжения, рассчитанным на установку в трансформаторных электроподстанциях. Основная функция оборудования — защита отходящих потребителей от последствий токовых перегрузок и КЗ, а также учет энергопотребления. Шкафы рассчитаны на работу в трехфазных сетях с четырех- и пятипроводном исполнении и напряжением 220 и 380 B переменного тока.

Конструктив

РУНН выполнено в виде каркасной конструкции, снаружи которой закреплены стальные панели, соединенные сваркой. Шкафы разделены поперек металлическими перегородками. Внутри отсеков установлены автоматические выключатели. Корпус обеспечивает защиту в соответствии с требованиями стандарта IP31.

Распределительное устройство, собранное из РУНН, может поставляться в готовом виде или собираться непосредственно на объекте. Оборудование подключается к силовому трансформатору распределительной подстанции посредством шинопроводов и кожухов. Шкафы могут иметь одностороннее или двухстороннее обслуживание.

Принцип работы

Внутри РУНН скрыта следующая аппаратура:

• аппараты защиты;
• приборы измерения;
• средства релейной защиты и автоматики;
• вспомогательное оборудование.

Оборудование подключается к источнику напряжения 0,4 кВ через автоматические выключатели. Шкафы позволяют использовать любые сочетания силовых автоматов, имеющих выдвижное и стационарное исполнение. РУНН могут оснащаться аппаратурой как отечественного, так и зарубежного производства. Комплектация осуществляется в соответствии с опросным листом.

Распределительное устройство однотрансформаторной подстанции состоит из единственной секции шкафов РУНН.

Для подстанций, оснащенных парой трансформаторов, используется пара секций в сочетании со шкафом секционирования. Это необходимо, чтобы гарантировать бесперебойное электроснабжение потребителей в случае аварии.

РУНН допускает установку выключателя либо разъединителя, выполняющего функцию коммутирующего устройства.

При использовании оборудования в составе двухтрансформаторных подстанций может применяться система автоматического ввода резерва. Допускается любая реализация схемы АВР — как на электромеханических реле, так и на микропроцессорах.

Условия эксплуатации

Производитель гарантирует длительную и бесперебойную работу распределительных устройств только внутри помещений при соблюдении ряда условий:

• наибольшая окружающая температура — +35 °C;
• наименьшая температура — -5 °C;
• относительная влажность — не более 80 %;
• возвышение над уровнем моря — до 2000 м;
• отсутствие в окружающей среде пыли, а также газов и паров, способных привести к разрушению металла и изоляционных материалов.

Завод-изготовитель гарантирует соответствие РУНН требованиям ГОСТ Р 51321.1-2000, правилам устройства электроустановок и другим официальным документам, регламентирующим характеристики оборудования для распределительных устройств.

Применение распределительной аппаратуры АО «ПЗЭМИ» позволяет создавать гибкие, функциональные и отказоустойчивые системы. Комплектация оборудования подбирается в соответствии с требованиями заказчика.

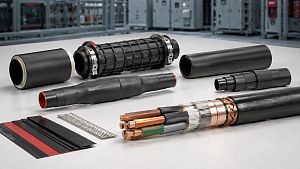

Надежное соединение кабелей невозможно без специальных устройств, обеспечивающих стабильный электрический и механический контакт. Такие приспособления называются кабельными муфтами и выполнены в виде конструкций, способных выполнять три функции: соединение, ветвление, оконцевание токоведущих жил. Правильный подбор муфт необходим для того, чтобы обеспечить нормальное функционирование системы в любых условиях.

Разновидности

Кабельные муфты изготавливаются из самых разных материалов. Наиболее часто встречаются модели из термополимеров, пластика, эпоксидной смолы, металла (чугуна, свинца, латуни). Для изготовления диэлектрических элементов используется резина, пластик или бумага, пропитанная особым составом.

В зависимости от конструктивного исполнения изделия подразделяются на однофазные и трехфазные.

Отдельного внимания заслуживает классификация кабельных муфт по типу. В соответствии с ГОСТ 13781.0-86 различают следующие разновидности изделий:

• соединительные. Позволяют объединять отрезки кабелей;
• ответвительные, предназначенные для соединения распределительных электрокабелей с основной линией;
• соединительно-переходные, используемые для коммутации кабелей с полимерной изоляцией с кабелями, имеющими диэлектрический слой из других материалов;
• стопорные. Позволяют коммутировать кабели с изоляций, изготовленной из бумаги с диэлектрической пропиткой, на трассах со значительным уклоном. Стопорные муфты предотвращают стекание пропитки;
• стопорно-переходные, предназначенные для соединения кабелей с бумажной изоляцией с изделиями из других материалов;
• концевые. Применяются для кабельного оконцевания. В зависимости от места установки подразделяются на внутренние и наружные;
• концевые мачтовые. Предназначены для оконцевания кабелей, выходящих на воздушную линию электропередач.

Маркировка

Каждая кабельная муфта имеет цифро-буквенное обозначение:

• материал изоляции. Буква «П» обозначает пластмассу. Для муфт с бумажной изоляцией буква пропускается;
• информация о типе муфты;
• материал. «Ч» означает чугун, «Ст» — сталь, «С» — свинец, «Л» — латунь, «Э» — эпоксидная смола, «Р» — композиция на резиновой основе. Для обозначения трубки из термоусадочного материала используется буква «т», перчатки — «тп». Самосклеивающиеся ленты маркируются как «сл»;
• количество фаз. Однофазные муфты маркируют буквой «О», с компенсатором — «к», для подводной эксплуатации — «в». Трехфазные модели никак не обозначаются;
• диаметр горлового участка муфты или термоусадки;
• тип используемого кожуха. Кожухи подразделяются на противопожарные, подземные, подводные;
• конструктивные особенности. Буква «у» обозначает уменьшенное изделие, «кб» — наличие колец, позволяющих устанавливать броню, «г» — герметичное исполнение;
• число и сечение токоведущих жил.

Рекомендации по выбору кабельных муфт

Изделия производятся во множестве разновидностей, что может затруднять поиск подходящей модели. Выбирая муфту, обращайте внимание на назначение, номинальное напряжение, число и диапазон сечений токоведущих жил, габариты. Также большое значение имеют условия эксплуатации, в первую очередь температурный диапазон. Еще один фактор — наличие брони, требующей обязательного заземления.

Наиболее универсальны термоусаживаемые муфты. Такие модели изготавливаются из эластичного полимера, устойчивого к действию ультрафиолета, осадков, агрессивной химии, экстремального охлаждения и нагрева. Модификации, работающие по принципу термоусадки, способны надежно герметизировать место соединения, что сводит к минимуму вероятность повреждения или замыкания. Такие муфты обычно применяют в сетях низкого напряжения — наряду с муфтами холодной усадки, а также ленточного и заливного типа.

Заказывая изделие, уточните, входят ли в комплектацию вложенные наконечники или соединители. Если муфта поставляется без них, наконечники под опрессовку или болт следует приобрести отдельно.

Испытываете затруднения при подборе электротехнической продукции? Наши специалисты готовы предоставить как общие рекомендации, так и исчерпывающие спецификации на все выпускаемые кабельные муфты.

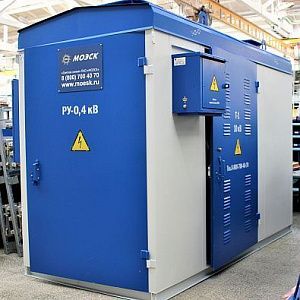

Изделие представляет собой электроустановку, способную принимать, преобразовывать, распределять электроэнергию. КТП используются в системах энергоснабжения городских, сельских, промышленных и других объектов. Наиболее типичный сценарий применения подстанций — снижение напряжения, поступающего с высоковольтной линии электропередач. Такие устройства рассчитаны на входящее напряжение 6 или 10 кВ переменного тока с последующим понижением до 0,4 кВ. Мощность трансформаторов наиболее мощных подстанций может достигать 4000 кВА и более.

Устройство

Мы рассмотрим устройство КТП наружной установки, наиболее часто применяемой для электроснабжения производственных, городских, сельскохозяйственных и других объектов.

Подстанция представляет собой отдельное здание, внутри которого размещен полный комплект необходимого оборудования. Как правило, в качестве оболочки используется стальной, из сэндвич-панелей или бетонный модуль, сочетающий прочность, долговечность, низкую стоимость обслуживания и ремонта. Строительная конструкция изготавливается таким образом, чтобы поддерживать оптимальные теплофизические параметры помещения. Требования описаны в СНиП 23-02-2003.

Основные элементы КТП:

• Устройство высокого напряжения (УВН), подключаемое к воздушной или кабельной линии электропередач. Как правило, в отсеке УВН монтируется сборная камера одностороннего обслуживания с разъединителем, выключателем нагрузки либо вакуумным выключателем. Вывод силовых шин (электрокабеля) к вводам трансформатора обеспечивается посредством изоляционной пластины или проходных изоляторов.
• Трансформаторный отсек. Содержит силовой трансформатор большой мощности. Отсек обычно имеет двери или ворота для удобного доступа. Для охлаждения предусмотрены решетки вентиляции либо жалюзи с электрическим приводом. Также может использоваться вытяжной вентилятор. В полу трансформаторного отсека имеется отверстие для аварийного слива масла.
• Распределительное устройство низкого напряжения (РУНН). Используется для подключения подстанции к воздушной или кабельной линии. В отсеке размещаются низковольтные комплектные устройства. РУНН состоит из шкафов, количество которых определяется числом фидеров и трансформаторов, а также наличием секционирования.
• Устройство внешних подключений. Состоит из портала для воздушного ввода, опорных, проходных и штыревых изоляторов, а также ограничителей перенапряжений.

Дополнительная комплектация определяется опросным листом и может включать рабочее освещение (основное и аварийное), принудительную вентиляцию, электрическое отопление, охранно-пожарную сигнализацию.

Классификация

Классификация КТП включает следующие признаки:

• Тип силового трансформатора. Может быть масляным (негерметичным, герметичным, герметичным с жидким диэлектрическим составом, не поддерживающим горение), сухим, с литой изоляцией.
• Выполнение нейтрали на стороне НН (глухозаземленная или изолированная).
• Количество силовых трансформаторов — один или два.
• Наличие или отсутствие изоляции шин в РУНН.
• Исполнение высоковольтного ввода/вывода в РУНН — по воздуху или посредством кабеля.
• Климатическое исполнение и место установки.

Классификация также может включать вид и степень защиты оболочек, способ размещения автоматических выключателей, назначение шкафов распределительного устройства низкого напряжения, наличие или отсутствие коридора обслуживания в РУНН и УВН.

Разновидности

Мачтовые подстанции и подстанции столбового типа

Оборудованы единственным трансформатором и рассчитаны на уличную установку. Мощность таких КТП может варьироваться от 25 до 250 кВт. Основное назначение — энергоснабжение частных и небольших промышленных объектов. Рассчитаны на подключение к воздушным линиям электропередач.

Внутрицеховые подстанции

Устройства этого типа размещаются внутри помещений производственного назначения. Мощность таких КТП существенно выше, чем у мачтовых и столбовых моделей (до 2500 кВт). Оснащаются сухими или масляными трансформаторами.

Киосковые комплектные подстанции

Снабжают электроэнергией объекты сельского хозяйства, некрупные производственные предприятия, населенные пункты. Устанавливаются на открытых площадках. Впускаются в одно- и двухтрансформатором исполнении. Рассчитаны на питающее напряжение 6 или 10 кВ.

Комплектные подстанции городской электросети

Применяются для электроснабжения городских, промышленных, сельскохозяйственных потребителей. Отличаются увеличенной мощностью, которая может достигать 1000 кВт. Городские КТП рассчитаны на подключение к линиям электропередач с напряжением до 10 кВ. Выпускаются в проходном и тупиковом исполнении.

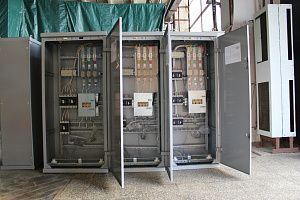

Вводно-распределительные устройства выполняют несколько функций: прием, учет, распределение электроэнергии, защита отходящих цепей от перегрузок и КЗ. Перечень возможностей зависит от конструктива конкретного ВРУ. Наиболее функциональные модели, наряду с приемом и защитой, распределяют электроэнергию по потребителям внутри объекта. Возможности устройств могут включать:

• обеспечение объекта переменным током напряжением 220 или 380 В;
• защиту цепей электросети и подключенного оборудования от перегрузок и замыканий, возникающих в ЛЭП;
• организацию резервного энергоснабжения путем одновременной подачи напряжения с нескольких ВРУ;
• учет потребления электроэнергии;
• обеспечение включения и отключения отходящих цепей в любом порядке.

Виды вводно-распределительных устройств

Устройства классифицируются:

• по конструктивному исполнению — одно-, двух- и многопанельные. Также существуют ВРУ в шкафном исполнении;
• по месту установки — для уличного монтажа и для помещений;
• по способу монтажа — напольные, настенные, нишевые;
• по числу вводов — с одним и несколькими секционированными вводами;
• по наличию или отсутствию блока АВР;
• по классу защиты оболочки по стандарту IP.

Конструкция ВРУ

Независимо от вида, все оборудование имеет схожее устройство. В качестве корпуса применяется стальной сварной кожух, покрытый порошковой или другой краской. Внутри смонтированы универсальные монтажные панели, позволяющие устанавливать электрооборудование.

ВРУ комплектуются оборудованием трех основных категорий:

• Вводное. Обеспечивает ввод электроэнергии с внешних источников. Отсек с вводным оборудованием комплектуется рубильниками либо автоматическими выключателями.

• Распределительное. Отвечает за распределение электроэнергии между цепями потребления. Типичный пример такого оборудования — трансформаторы тока.

• Учетное. В отсеке учетного оборудования размещаются электрические или индукционные счетчики электроэнергии, а также контрольно-измерительная аппаратура. Для того чтобы исключить кражу электричества, приборы учета обязательно пломбируются.

Установка и подключение

ВРУ устанавливается только после завершения всех строительных работ, а также проверки объекта на соответствие проектной документации. Перед монтажом удостоверьтесь, что оборудование не имеет повреждений, а в комплект поставки входит все необходимое для установки и подключения. При распаковке обязательно сохраняйте крепежные детали. Монтажные работы проводятся в соответствии с Правилами устройства электроустановок и СНиП (3.05.06-85, 3.01.01-85, III-4-80).

Порядок монтажа:

• затяжка электрических соединений, проверка исправности узлов, аппаратов, изоляции;
• установка и закрепление оборудования;
• подключение внешних электрокабелей и проводов в соответствии с прилагаемой электрической схемой.

Обслуживание

Основной документ, которым необходимо руководствоваться при ТО вводно-распределительных устройств — «Правила технической эксплуатации электрических сетей и подстанций». Также при проведении работ учитываются инструкции организаций-эксплуатантов. Перечень проверок включает:

• визуальный осмотр;
• проверку надежности крепления ВРУ;
• детальный осмотр на предмет механических повреждений;
• осмотр состояния электрокабелей;
• проверку контактных соединений;
• замер сопротивления изоляции и заземления;
• измерение электрической прочности изоляции.

Прежде чем приступить к ремонту, обязательно обесточьте оборудование. Производить любые операции с токоведущими частями можно только при их надежном заземлении.

Стандарты ВРУ

Технические условия для оборудования описаны в ГОСТ 32396-2013. В документе перечислены:

• требования к вводно-распределительным устройствам, используемым в зданиях с различной этажностью и частных домах, которые должны быть соблюдены для безопасного подключения к четырехпроводным и пятипроводным электросетям;
• классификация оборудования по наличию (отсутствию) устройств для съема данных на расстоянии, удаленного контроля, автоматического управления потреблением энергии;
• требования к вводно-распределительным устройствам, установленным в местах с беспрепятственным доступом персонала без достаточной квалификации;
• требование использовать в частных домах и коттеджах ВРУ с двумя способами защиты от поражения током.

Для изготовления оборудования по заданным спецификациям заказчику нужно предоставить однолинейную схему, перечень и конфигурацию устанавливаемых приборов, а также план, в соответствии с которым вводно-распределительное устройство будет размещено на объекте.

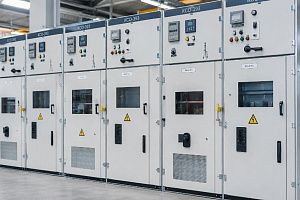

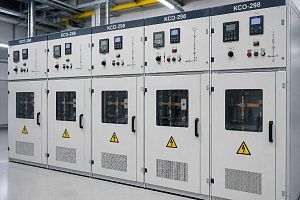

КСО-393 — это сборные камеры одностороннего обслуживания, которые используются в составе распределительных устройств напряжением 6 и 10 кВ. Они предназначены для приема и распределения электрической энергии в трехфазных сетях переменного электротока частотой 50-60 Гц с нейтралью, которая изолирована или заземлена с помощью дугогасящего реактора. Их применяют при новом строительстве, а также в ходе расширения, реконструкции, технического переоснащения следующих объектов:

• трансформаторные и распределительные подстанции городских электросетей;
• трансформаторные и распределительные подстанции гражданских и инфраструктурных объектов;
• распределительные подстанции производственных предприятий;
• понижающие подстанции распределительных электросетей (с 35-110 до 6-10 кВ или с 6-10 до 0,4 кВ).

Конструкция

Каркас камер КСО-393 представляет собой сборную конструкцию, изготовленную из окрашенных стальных профилей. Возможен вариант применения стальных оцинкованных профилей, которые соединяются посредством заклепок. Такое решение обеспечивает повышенную прочность, жесткость и эстетичность корпуса. Доступ к оборудованию, размещенному в камере, осуществляется через дверь, которая запирается на замок. Для визуального контроля работы аппаратуры предусмотрены смотровые окна, а также устройство внутреннего освещения. Вверху камеры выполнен открытый с боков короб, предназначенный для прокладывания магистралей вспомогательных цепей. Он оснащен рядами зажимов и устройством для выполнения ответвлений. На фасаде корпуса имеются органы управления вакуумным выключателем и приводом разъединителя.

Внутреннее пространство камер КСО-393 поделено на четыре зоны:

• высоковольтная. В ней размещается вакуумный выключатель, трансформаторы напряжения и тока, предохранители;
• низковольтная. Представляет собой панель с устройствами вспомогательных цепей. Она устанавливается на верхней двери с внутренней стороны;
• кабельная. Здесь расположены кабельные присоединения, линейный разделитель, трансформатор собственных нужд, нелинейные ограничители перенапряжения. Камеры допускают присоединение до 4 трехфазных и 6 однофазных кабелей;
• зона сборных шин. Она закрывается защитным экраном со стороны фасада. Боковые защитные экраны дополнительно устанавливаются на крайних в ряду камерах.

Блокировки

Камеры КСО-393 отличаются высокой безопасностью эксплуатации, за счет продуманной системы блокировки. Она предотвращает:

• включение заземляющих ножей шинного и линейного разъединителей при задействованных главных ножах;
• включение главных ножей шинного и линейного разъединителей при включенных заземляющих ножах;
• включение выключателя при разомкнутом состоянии главных ножей шинного или линейного разъединителей;
• работу привода главных ножей шинного или линейного разъединителя при включенном выключателе;
• включения выключателя ввода, а также секционного выключателя при заземлении сборных шин.

Характеристики

Условия эксплуатации

Камеры серии КСО-393 рассчитаны на эксплуатацию в умеренном климате, в соответствии с третьей категории размещения по ГОСТ 15150. Они могут использоваться:

• на высоте не более 1000 м (при применении в условиях горной местности снижается электрическая прочность изоляции, а также ухудшаются охлаждающие свойства воздуха);
• при температуре окружающей среды в диапазоне от -40 до +40 ^оС;
• в средах, не характеризующихся взрывоопасностью, содержанием электропроводящей пыли, агрессивных паров и газов в высокой концентрации.

Монтаж

Камеры КСО-393 устанавливаются в соответствии с требованиями ПУЭ, правил технической эксплуатации электростанций, сетей, электроустановок потребителей. При размещении конструкций необходимо исключить доступ к их задней части (рекомендуемый зазор между стеной и оборудованием составляет 50-150 мм). Установленные камеры не должны иметь перекосы более 2 мм на метр по глубине или фасаду. Фиксация конструкций производится путем приварки к заземляющим линиям и закладным металлическим элементам.

После монтажа камер КСО-393 на них устанавливаются сборные шины, присоединяются кабели, производится соединение вторичных цепей защиты, автоматики, сигнализации. Также оборудование оснащается предохранителями, снятыми при перевозке блок-замками, аппаратами, заземляющими перемычками.

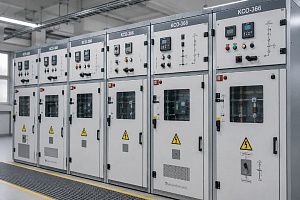

Сборные камеры одностороннего обслуживания серии КСО-366 используются для закрытых распределительных устройств напряжением 6 или 10 кВ. Их применяют при строительстве новых объектов, расширении и реконструкции существующих трансформаторных и распределительных подстанций городских электросетей. Они отличаются простой и надежной конструкцией, изготовленной из гнутых стальных профилей. К особенностям камер данной серии относится:

• использование современных коммутационных аппаратов, разъединителей, выключателей нагрузки с улучшенными эксплуатационными параметрами;
• уменьшенные габариты;
• размещение аппаратуры главных цепей внутри камеры, а рукояток приводов выключателей нагрузки, заземляющих ножей — с фасадной стороны;
• наличие двери для доступа в камеру КСО-366, а также смотрового окна для контроля состояния размещенной аппаратуры;
• повышенная электрическая безопасность за счет применения надежных блокировок высоковольтного оборудования для защиты персонала при ошибочных действиях в ходе оперативных переключений или ремонтных работ;
• применение заземлителей;
• оснащение индикаторами высокого напряжения, позволяющими безопасно контролировать кабельные присоединения.

Конструкция

Камеры КСО-366 представляют собой сборные каркасы из окрашенных стальных профилей. Вверху камеры расположен открытый с двух сторон короб, в котором прокладываются линии вспомогательных цепей. Он укомплектован устройством для создания ответвлений и рядами зажимов.

В камерах и шинных мостах применены следующие блокировки:

• блокировка, которая не допускает включение выключателя нагрузки, если включены заземляющие ножи;
• блокировка, предотвращающая включение заземляющих ножей, когда задействован выключатель нагрузки;
• блокировка, исключающая включение заземляющих ножей при задействованных рабочих ножах разъединителей;
• блокировка включения разъединителей, если включены заземляющие ножи.

На фасаде КСО-366 расположен заземляющий зажим, который используется для присоединения переносных заземлителей. Для крепления сборных шин, а также их ограждения с торцов распределительного устройства применяются торцевые панели и опора с изолятором. Для двухрядных распредустройств камеры оснащаются шинными мостами с разъединителями или без них. При этом размер прохода между рядами камер может составлять 2000, 2500 или 3000 мм.

Технические характеристики

Условия эксплуатации

Камеры КСО-366 могут выпускаться в различных вариантах климатического исполнения и категории размещения. Наиболее востребованными являются модификации, соответствующие исполнению У3. Оно предусматривает эксплуатацию оборудования внутри помещений при соблюдении следующих условий:

• температурный диапазон эксплуатации не должен выходить за пределы от -40 до +40 ^оС;
• конструкции не приспособлены для применения в горной местности (высота над уровнем моря должна быть не более 1000 м, в противном случае происходит снижение электрической прочности изоляции и охлаждающего воздействия воздуха);
• влажность воздуха не более 50 % при максимальной рабочей температуре +40 ^оС;
• не допускается установка камер во взрывоопасных зонах, в условиях окружающей среды с высоким содержанием токопроводящей пыли, агрессивных веществ, способных разрушать металлы и изоляционные материалы.

Монтаж камер КСО-366 выполняется в такой последовательности:

• Проверка корректности установки закладных частей.
• Монтаж крайней камеры подстанции, проверка правильности ее установки, монтаж следующей камеры и т. д.
• Установка панелей слева и справа от камеры (при наличии шинного моста с разъединителями).
• Предварительная выверка конструкций, их соединение между собой болтами таким образом, чтобы перекосы по фасаду и глубине не превышали 2 мм на метр каркаса.
• Устранение перекосов при необходимости с помощью стальных прокладок, толщина которых не должна превышать 4 мм.
• Закрепление камер КСО-366 после завершения регулировки. Оно производится путем приварки конструкций к закладным элементам и заземляющей линии.
• Установка камер к стенке с зазором, который должен предотвращать доступ к задней части корпуса.

После монтажа КСО-366 выполняются пусконаладочные работы, которые включают проверку правильности функционирования выключателей, разъединителей, блокировок, установленной аппаратуры.

Камеры сборные одностороннего обслуживания КСО-298 применяются для приема и распределения электроэнергии. Они используются в трехфазных сетях переменного тока с изолированной нейтралью, напряжением 6-10 кВ и частотой 50 Гц. Камеры предназначены для установки в распределительных устройствах городских электросетей, промышленных предприятий, систем электрификации железнодорожного транспорта, объектов нефтегазовой отрасли.

Конструкция

Камеры КСО-298 состоят из корпуса, внутреннее пространство которого поделено на несколько зон — высоковольтную, низковольтную, кабельную и зону сборных шин. Корпус представляет собой металлоконструкцию, собранную из гнутых стальных профилей. Все корпусные детали окрашены для защиты от коррозии и повышения эстетических качеств. На фасадной стороне конструкции находятся органы управления, приборы измерения, учета, сигнализации. Также здесь расположены две двери — верхняя обеспечивает доступ к высоковольтной зоне, а нижняя — к кабельной. Для наблюдения за работой установленного оборудования двери оснащаются смотровыми окнами. Фасад корпуса освещается лампой, подключенной к цепи 24 В.

Размещение аппаратуры и устройств в зонах КСО-298:

• высоковольтная зона. Здесь располагаются трансформаторы напряжения, проходные высоковольтные изоляторы, вакуумный выключатель (ВВП-10, ВБП-10, ВВ/TEL ...) предохранители;
• низковольтная зона. Она представляет собой раму с оборудованием вспомогательных цепей, которая устанавливается на внутренней стороне двери высоковольтного отсека. Для разграничения зон и предотвращения доступа к аппаратуре высокого напряжения используется специальная съемная перегородка. Низковольтный участок содержит устройства управления, защиты, учета электроэнергии и сигнализации;
• кабельная зона. Здесь находятся кабельные присоединения с возможностью подключения до 4 трехфазных кабелей, сечение которых не превышает 240 мм² или 6 однофазных кабелей с полимерной изоляцией и сечением не более 500 мм². Также в этой зоне расположены трансформаторы тока, напряжения и собственных нужд, линейный разделитель.

Из камер КСО-298 собираются распределительные устройства, которые служат средством приема и распределения электрической энергии. Их технические параметры и принцип работы определяется совокупностью схем главных и вспомогательных цепей. При двухрядном размещении камер в РУ, на них устанавливаются шинные мосты, которые могут быть выполнены с разъединителями или без них. Расстояние между рядами может составлять 2000, 2500, 3000 мм. Крепление сборных шин осуществляется с помощью опор с изоляторами и торцевой панели.

В качестве коммутирующей аппаратуры камеры КСО-298 могут использовать разъединители РВЗ, выключатели нагрузки (ВНА, ВНПР-10), вакуумные выключатели (ВВП-10, ВБП-10, ВВ/TEL ...). Для безопасной работы обслуживающего персонала конструкции оснащаются блокирующими устройствами. Они обеспечивают блокировку:

• включения заземляющих ножей шинного и линейного разъединителей, если включены главные ножи;
• включения главных ножей шинного и линейного разъединителей, если включены заземляющие ножи;
• включения выключателя, если главные ножи шинного или линейного разъединителей находятся в разомкнутом состоянии;
• привода главных ножей шинного или линейного разъединителя, если включен выключатель;
• приводов заземляющих ножей разъединителей
• включения выключателя ввода, а также секционного выключателя, если включены заземляющие ножи заземления сборных шин.

Технические характеристики

Условия эксплуатации

Камеры КСО-298 рассчитаны на эксплуатацию внутри помещений в соответствии с климатическим исполнением У3. Условия размещения:

• высота над уровнем моря не должна превышать 1000 м;
• температура окружающей среды должна быть в пределах -40…+40 ^оС;
• влажность воздуха не более 75 % при температуре +15 ^оС;
• запрещается использование камер во взрывоопасных зонах, а также местах с высоким содержанием токопроводящей пыли, химически активных паров и газов в концентрациях, приводящих к разрушению металла и изоляционных материалов.

Перевозить камеры КСО-298 необходимо в вертикальном положении. Упаковка конструкций должна обеспечивать защиту от механических повреждений и попадания атмосферных осадков. Перевозка может осуществляться автомобильным, железнодорожным и водным транспортом.

Хранить оборудование нужно в закрытых помещениях с естественной вентиляцией и без искусственной регулировки микроклимата. После распаковки и до введения в строй камеры следует накрывать брезентом, пленкой или другими материалами, которые препятствуют запылению и попаданию влаги.

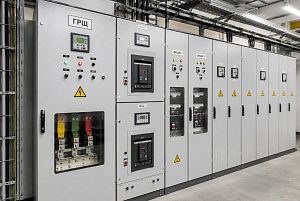

Главный распределительный щит (ГРЩ) представляет собой низковольтное комплектное устройство, которое используется в сетях переменного электротока напряжением 380 или 220 В. Он предназначен для приема, распределения и учета электрической энергии. Также с его помощью обеспечивается защита отходящих электроцепей от токовых перегрузок и короткого замыкания, реализуются функции контроля и корректировки качества электроснабжения, автоматического ввода резерва, компенсация реактивной мощности. Устройство устанавливается между понижающей трансформаторной подстанцией и групповыми потребителями на промышленных, общественных и жилых объектах.

Конструкция главного распределительного щита

ГРЩ состоят из следующих функциональных блоков:

• вводная панель. Она предназначена для установки вводных автоматов и приборов учета. ГРЩ могут иметь основные и резервные вводы питания. Первые заводятся от трансформаторных подстанций, а вторые – от бензиновых, дизельных, газовых, ветряных генераторов, аккумуляторных или солнечных батарей;
• секционная панель. Необходима для монтажа автоматических выключателей и устройств автоматического ввода резерва. Она обеспечивает переключение секций от нерабочего ввода к свободному источнику резервного питания;
• линейная панель. Обеспечивает электропитанием отходящие линии;
• распределительная панель. Может оснащаться аппаратами распределения, ручного или автоматического управления;
• контрольно-управляющая панель. На нее устанавливается аппаратура, которая выполняет контроль качества электроэнергии, управление основными и вспомогательными нагрузками, уменьшение электромагнитных помех.

Схема каждого электрощита разрабатывается в индивидуальном порядке, исходя из количества входов и выходов, а также необходимой функциональности оборудования. Панели устройств обычно рассчитаны на токи в пределах 600-6000 А. Это связано с тем, что ГРЩ непосредственно соединены с мощными источниками и преобразователями электроэнергии, поэтому должны обеспечивать эффективную защиту в таких условиях.

Корпуса главных распределительных электрощитов обычно представляют собой металлоконструкцию стандартных размеров. Ширина и глубина корпусов чаще всего кратна 450, 600, 800 или 1000 мм, а высота составляет 1800, 2000, 2200 или 2400 мм. Эти размеры обеспечивают удобство монтажа и комплектацию различным оборудованием. Корпуса оснащаются дверями для одностороннего или двустороннего обслуживания.

Маркировка ГРЩ

На дверце главного распределительного щита с наружной стороны должна располагаться табличка со следующей информацией:

• наименование производителя,
• тип устройства,
• степень защиты,
• номинальный ток,
• масса,
• технические условия,
• дата изготовления.

Провода всех внутренних электроцепей должны иметь резко контрастную и устойчивую к истиранию маркировку. Зажимы для РЕ и N проводников, отходящие от групповых и распределительных цепей нужно обозначать порядковыми номерами.

Монтаж главных распределительных щитов

Особенности установки ГРЩ зависят от конструктивного исполнения устройства. Электрощиты бывают встраиваемыми и навесными. Первый тип монтируются в нишу в стене, поэтому находятся практически вровень с ее поверхностью. Установка таких конструкций довольно трудоемкая, так как требует обустройства подходящего по размерам углубления. Навесные щиты более просты в монтаже и используются в основном для распределения электропроводки открытого типа.

Этапы сборки ГРЩ

1. Предварительная сборка. На этой стадии удаляются заглушки в корпусе, устанавливаются монтажные рейки, шины нейтрали и заземления, кронштейны. Также щит может временно устанавливаться на подготовленное для него места для проверки соответствия размеров ниши.
2. Укладка проводов. Сначала длина кабелей подгоняется до нужного размера, с учетом запаса для подключения различной аппаратуры. Также осуществляется укладка силового кабеля и проводов потребителей.
3. Закрепление устройств. Все внутреннее оборудование (УЗО, автоматы, счетчики и пр.) размещается и фиксируется на DIN-рейке.
4. Подключение проводов. Оно осуществляется в строгом соответствии с проектом. Провода загибаются только под углом 90 градусов. Их концы зачищаются от изоляции на 1 см. Оголенные жилы закрываются специальным наконечником перед присоединением к автомату. Пучки проводов закрепляются пластиковыми стяжками.
5. Подключение силовой линии. Вводный кабель заводится в ГРЩ и подсоединяется к верхним клеммам главного автомата. Заземляющая жила соединяется с шиной, а фаза и ноль – со счетчиком.
6. Отладка и тестирование. Нагруженные линии поочередно включаются в работу, после чего проверяется правильность их функционирования. Завершающим этапом сборки ГРЩ является маркировка проводов, установка дверцы, размещение схемы щита.

Монтаж главного распределительного щита могут выполнять только лица, которым исполнилось 18 лет, прошедшие вводный и первичный инструктаж, обучение, стажировку, медицинское обследование и имеющие минимум 3-й уровень допуска по электробезопасности.

При эксплуатации силовых или слаботочных сетей могут возникать различные повреждения, которые требуют ремонта кабелей. Они могут быть связаны с нарушением целостности изоляции, ухудшением токопроводящих характеристик, обрывом цепи, различными аварийными ситуациями.

Ремонт кабелей бывает плановым, текущим и капитальным. Первый тип работ предусматривает профилактику электрических линий, восстановление наружных покровов, покраску бронированных лент и другие действия, не связанные с демонтажем магистрали. Текущий ремонт обычно связан или с предотвращением аварий, или с устранением их последствий. Такие работы требуют достаточно больших трудозатрат, поскольку подразумевают демонтаж нерабочей части кабеля. Это же относится и к капитальному ремонту электрических линий.

Наиболее удобной и эффективной технологией восстановления силовых сетей является применение ремонтных муфт для кабеля. Они представляют собой устройства, которые обеспечивают надежное соединение проводов с требуемыми показателями прочности, электрической изоляции и герметичности.

Виды соединителей

В зависимости от материала, из которого они изготовлены, ремонтные муфты для кабелей бывают свинцовыми, пластмассовыми, эпоксидными, чугунными. По технологии монтажа изделия делятся на заливные, натяжные, термоусаживаемые и муфты холодной усадки. Наибольшей популярностью пользуются термоусаживаемые соединители. Они характеризуются простотой монтажа, безвредностью, надежностью, высокой эластичностью. Такие изделия изготавливаются из высокотехнологичного полимера, который усаживается при нагреве.

Также возрастает спрос на ремонтные муфты для кабеля, которые устанавливаются методом холодной усадки. Их монтаж производится без нагрева, что до 2 раз сокращает время выполнения работ. Муфты холодной усадки производятся из EPDM-резины, устойчивой к влаге, ультрафиолетовому излучению, кислотам, щелочам. Они обеспечивают хорошую подвижность проводника, не разрушаются под действием смещений грунта или циклических температурных колебаний.

При выборе ремонтной муфты для кабеля необходимо обращать внимание на следующие параметры:

• назначение электрической линии;
• конструкцию и материал основных элементов кабеля;
• условия эксплуатации (внешняя или внутренняя прокладка);
• номинальное напряжение;
• количество жил и диаметр их сечения.

Одной из самых востребованных на рынке ремонтных муфт для кабеля является ЗСТпП-10. Она используется для соединения бронированных и небронированных проводников с бумажной маслопропитанной изоляцией, с общей свинцовой или алюминиевой оболочкой, рассчитанных на напряжение до 10 кВ. Эта термоусаживаемая ремонтная муфта подходит для кабелей ААБл, (А)СКл, (А)СБГ, (А)СГ, (А)СБл, ААГ, ААБв, ААШв, (А)СШв, (А)СБШв, ААБ2лШв, (А)СБ2лШв. К ее достоинствам относится:

• возможность использования только одной муфты вместо двух при соединении участков кабеля, что позволяет значительно сократить финансовые и временные затраты;
• соединение без дополнительной вставки на поврежденном участке;
• изолирующие манжеты изготовлены из специального материала, обладающего повышенной электрической прочностью;
• межфазное пространство заполнено мастикой, что обеспечивает формирование дополнительного контура герметизации и предотвращает образование воздушных пустот внутри ремонтной муфты для кабеля;
• полная герметизация конструкции с помощью внутреннего и внешнего термоусаживаемого кожуха;
• маслостойкий герметик способствует выравниванию электрического поля и защищает корень разделки кабеля.

Технология монтажа ремонтной муфты для кабеля

При серьезных повреждениях провода проводится его демонтаж с предварительным обесточиванием и заземлением. В большинстве случаев выполняется обрезка неисправного участка и прокладка новой вставки, которая устанавливается с помощью двух ремонтных муфт для кабеля. При этом большое значение имеет фазность подключения. Если фазы промаркированы, то соединение жил производится в соответствии с маркировкой. В противном случае нужно оставлять подключение разомкнутой магистрали к шинам распределительных устройств. Разрушенная броня подлежит восстановлению. Сначала она снимается, после чего ее обрез припаивается к металлической оболочке.

Перед монтажом термоусаживаемых ремонтных муфт необходимо выполнить разделку кабеля. Эта операция подразумевает последовательное снятие всех слоев защитных оболочек и изоляции. Величина разделки определяется напряжением, материалом, сечением жилы и другими характеристиками. Затем нужно произвести соединение жил с помощью пайки, болтовых наконечников или гильз под опрессовку. После этого желательно провести испытание электрической линии, а также проверить изоляцию провода на отсутствие влаги. Если проверка прошла успешно, можно приступать к установке ремонтных муфт для кабеля. Они усаживаются на месте соединения проводников посредством нагрева пропановой горелкой.

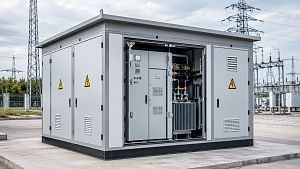

Аббревиатура КТПНУ обозначает трансформаторную подстанцию комплектного типа наружной установки, рассчитанную на установку под открытым небом. Подстанция КТП наружной установки выполнена в виде блочного модуля, обеспечивающего защиту смонтированного внутри оборудования и препятствующего несанкционированному доступу. Рабочее напряжение подобных КТП – 6кВ (или 10кВ) /0,4 кВ, а мощность может варьироваться в установленных пределах, достигая 2500 кВА.

Подстанции выпускаются в одно- и двухтрансформаторном исполнении. Силовые трансформаторы размещены на направляющих, приваренных к полу подстанции. Оборудование смонтировано внутри металлического модуля, разделенного перегородкой на отсеки. Каждый отсек снабжен индивидуальной дверью, запираемой на замок. Вводы и выводы кабеля выполнены через сальниковые устройства в основании КТПНУ. При воздушном прохождении кабеля, вводы и выводы выполнены через потолок КТПНУ, с применением воздушных порталов, установленных на крыше подстанции. Фундаментное основание подстанции изготавливается из бетонных блоков либо железобетонных свай. Каркас КТПНУ – сварной, выполненный из сочетания труб прямоугольного профиля и фасонного проката. Материал обшивки – профилированный лист.

Подстанция должна устанавливаться на подготовленную площадку. Фундамент в обязательном порядке покрывается гидроизоляцией – мастикой на основе битума или специальной краской. Для проведения погрузочно-разгрузочных работ подстанции КТПНУ используется кран.

Применение

Подстанции КТПН используются для электроснабжения:

• коттеджных поселков;
• многоквартирных домов;
• зон индивидуальной застройки;
• производственных и перерабатывающих предприятий.

Конструкция подстанции предусматривает подключение к кабельным или воздушным линиям. Оборудование поставляется в полностью готовом к эксплуатации виде.

Комплектация блочной КТП наружной установки

• Маслонаполненные силовые трансформаторы.
• Распределительное оборудование высокого и низкого напряжения. Высоковольтные устройства применяются с воздушной, вакуумной или элегазовой изоляцией.
• Щиты собственных нужд (с источником бесперебойного питания или без такового).
• Щиты учета (по согласованию с заказчиком).
• Другое оборудование, согласно требованиям заказчика.

По желанию покупателя в КТПН может оборудоваться принудительная вентиляция. По умолчанию подстанция оборудована естественной приточно-вытяжной вентиляцией. Для доступа воздуха предусмотрены проемы с защитными жалюзи.

Уточнить варианты комплектации и спецификации на КТП, БКТП можно у менеджеров.

Комплектные трансформаторные подстанции (КТП) предназначены для понижения напряжения электрического тока с 10 (6) кВ до 380 V. Они также выполняют функцию распределения электроэнергии по потребителям.

Данное оборудование изготавливается в заводских условиях и поставляется в виде готовых узлов. На объекте заказчика производится их монтаж и подключение к электросети.

Сфера применения КТП:

• населенные пункты (села, районные центры, ПГТ);
• небольшие промпредприятия;
• объекты транспортной инфраструктуры и др.

Разновидности комплектных трансформаторных подстанций

Выбор того или иного вида оборудования зависит от условий эксплуатации и технических требований потребителя.

Современные КТП бывают следующих видов:

• столбовые (КТПС). Пользуются высоким спросом у потребителей. Устанавливаются на столбах действующих ЛЭП и не занимают дополнительной площади. Сфера их применения — садовые товарищества, загородные поселки и др. Повышенная популярность оборудования объясняется небольшой его стоимостью;
• мачтовые (КТПМ). Устанавливаются на специальной мачте, снабжаются защитными разрядниками и предохранителями. Каждая отходящая линия комплектуется автоматическим выключателем и дистанционным распределителем;
• киосковые КТП. Применяются как в крупных населенных пунктах, так и в сельской местности. Специализация — электроснабжение объектов гражданско-бытового, общественного и промышленного назначения.

В зависимости от способа подсоединения к питающим линиям комплектные трансформаторные подстанции бывают:

• тупиковыми. Электроток подается отдельным кабелем;
• проходными. В конструкции предусмотрен как вход, так и выход высоковольтной линии;
• ответвительными. Подключаются через ответвления от ЛЭП.

Особенности КТП

Главным достоинством подстанций данного типа является их полная заводская готовность. На объекте нужно их только установить и подключить.

К достоинствам КТП также относятся:

• компактные размеры;
• использование принципа естественной вентиляции для борьбы с конденсацией;
• антивандальное исполнение;
• защита от поступления влаги, перегрева, перенапряжения и др.

На все КТП, поставляемые АО «ПЗЭМИ», распространяется гарантия качества от производителя. Возможна доставка электротехнического оборудования на объект клиента.

Трансформаторные подстанции (сокращенно — ТП) предназначены для преобразования и распределения электрического тока в сети. В зависимости от поставленной цели они подразделяются на повышающие и понижающие.

Первые устанавливаются в районе электростанций и предназначены для получения вторичного тока путем повышения напряжения. Цель — снижение потерь при передаче электроэнергии по ЛЭП.

Понижающие ТП устанавливаются в местах потребления электроэнергии. По степени значимости и напряжению в сети они подразделяются на узловые, главные, глубокого ввода и трансформаторные пункты.

Разновидности и особенности подстанций

Чаще всего встречаются понижающие комплектные трансформаторные подстанции, предназначенные для преобразования электроэнергии в сети 10 (6) кВ до напряжения 380 V. Они также применяются для распределения тока по потребителям.

В зависимости от географии энергоснабжения трансформаторные подстанции бывают локальными, местными и районными.

По особенностям конструкции ТП подразделяются:

1. На столбовые (МТП). Они устанавливаются на ж/б опоры и не нуждаются в отдельном участке для размещения. Пользуются спросом у потребителей ввиду их низкой себестоимости. Конструктивно МТП изготавливаются в двух вариантах:

• с установкой на одной ж/б стойке типа СВ 105-3,5 или СВ 110-3,5 для подстанций мощностью до 63 кВА;
• с установкой на двух ж/б стойках типа СВ 105-3,5, СВ 110-3,5 для подстанций мощностью 100–250 кВА.

2. Мачтовые (КТП-М). Монтируются не на ж/б опоры, а на специальное основание. Они также занимают минимум площади участка. Являются самыми компактными из трансформаторных подстанций.
3. Быстромонтируемые (БМКТП). Быстромонтируемая КТП производства АО «ПЗЭМИ» представляет собой сборно-сварную несущую металлическую конструкцию на 4 колоннах со складывающейся траверсой высоковольтного ввода. При транспортировке присоединение траверсы к основной конструкции ведется болтовыми соединениями в узлах поворота и угловыми раскосами. Преимущество — наличие большой открытой площадки обслуживания устройств высокого напряжения и силового трансформатора по сравнению с другими типами подстанций.
4. Киоскового типа (КТП). Представляют собой одноэтажные строения, выполненные из листового металла. Предназначены для установки на улице. АО «ПЗЭМИ» выпускает комплектные трансформаторные подстанции КТП мощностью до 1000 кВА с повышенной антикоррозионной стойкостью. Корпус, шкаф РУНН, воздушные вводы ВН и НН выполнены из оцинкованной стали, как и специальный шкаф ЯВ для ввода резервного питания от передвижной электростанции (ПЭС).

В зависимости от места размещения по отношению к основному объекту энергопотребления трансформаторные подстанции бывают:

• отдельно стоящими (уличными);
• пристроенными (наружными);
• встроенными;
• внутрицеховыми.

Основные узлы трансформаторной подстанции

Каждая ТП включает три основных блока (на примере понижающей подстанции):

• РУВН — распределительное устройство. Предназначено для приема электроэнергии в зоне высокого напряжения;
• трансформатор. Понижает напряжение с 10 (6) кВ до 380 V. Электрический ток поступает с РУВН;
• РУНН — распределительное устройство низкого напряжения. Оно осуществляет прием электроэнергии с трансформатора и ее распределение по потребителям.

Выпускаемые ТП снабжаются трансформаторами масляного или сухого типа. Комплектация трансформаторной подстанции может корректироваться по требованию заказчика. Консультации по техническим вопросам можно получить у изготовителя.

Шкафы низкого напряжения ШНН применяются для комплектования трансформаторных подстанций напряжением 380/220 вольт. Они выполняют функции приема, распределения и учета электроэнергии, защищают отходящие линии от перегрузок и коротких замыканий.

Аналогичные с ШНН функции выполняют распределительные низковольтные щиты (ЩРНВ). Разница заключается в том, что вторые имеют более компактные размеры и предназначены для установки в стесненных условиях.

Особенности конструкции шкафов низкого напряжения

ШНН имеют небольшие размеры, что важно при комплектации ими действующих БКТП и РТП (блочных комплектных и распределительных трансформаторных подстанций).

Преимущества шкафов низкого напряжения:

• обеспечивают экономию полезной площади;
• способствуют снижению объемов монтажных работ;
• используют современные аппараты, что позволяет уменьшить габариты изделия.

НКУ (низковольтные комплектные устройства) данного типа безопасны в эксплуатации, поскольку все токоведущие элементы закрыты и изолированы от случайного прикосновения. Конструкция ШНН позволяет работать с конкретным отходящим фидером. Есть возможность расширить функционал за счет установки приборов учета.

ЩРНВ и шкафы низкого напряжения рассчитаны на одностороннее обслуживание. Максимальное количество отходящих электролиний — до 18, что зависит от модификации устройства.

Конструкция ШНН

Основа шкафа — стальной каркас с закрепленными сборными шинами. В ШНН устанавливаются предохранители, разъединители, приборы учета, выключатели и прочие коммутационные устройства. В конструкции ШНН выдерживается принцип вертикального расположения фаз одного присоединения. Подключение вводного кабеля осуществляется через выключатель нагрузки.

Стальной каркас снаружи обшивают листовым металлом, препятствующим случайному проникновению внутрь.

Как шкафы ШНН, так и щиты ЩРНВ предназначены для эксплуатации в городских, производственных и сельских электросетях. К реализации допускается только качественное оборудование с гарантией завода-производителя.

ГРЩ (главный распределительный щит) — низковольтное комплектное устройство (сокращенно — НКУ) для приема и распределения электроэнергии в зданиях на гражданских и промышленных объектах. Оборудование предназначено для работы в трехфазных электросетях 380/220 V.

Функции, выполняемые ГРЩ:

• прием и распределение электроэнергии;
• защита линий от коротких замыканий и перегрузок;
• измерение параметров тока и напряжения амперметрами и вольтметрами, а также его потребления с помощью приборов учета;
• сигнализация о наступлении аварийных ситуаций.

Типы главных распределительных щитов

Шкафы ГРЩ размещаются на территории трансформаторных подстанций или в зданиях промышленных предприятий.

Шкафы ГРЩ подразделяются на несколько типов, в зависимости от специализации НКУ:

• вводные. Основной их функцией является прием электроэнергии с трансформаторной подстанции на объект. Они содержат аппаратуру контроля качества поступающего электричества, а также приборы учета;
• вводные с автоматическим вводом резерва (АВР). Основные функции те же, что и во вводных ГРЩ, но с аппаратурой АВР;
• распределительные. Основная функция — распределение электроэнергии по нескольким потребителям. Также могут содержать блоки ручного и автоматического управления, учета и прочие панели;
• ГРЩ для управления мощными электроустановками;
• ГРЩ с панелями УКРМ. Это специальные устройства компенсации реактивной мощности.

Характеристики и особенности ГРЩ

Данные НКУ — это сборно-сварные шкафы со стальным каркасом высотой 1800–2400 мм. Ширина и глубина изделий варьируется в пределах от 450 мм до 1000 мм. ГРЩ бывают как односторонними, так и двухсторонними, допускающими обслуживание с одной или двух сторон, соответственно.

Варианты ввода электропитания главных распределительных щитов:

• основной. Подача электроэнергии производится из трансформаторной подстанции;
• резервный. Ввод может быть как один, так и несколько. Возможные варианты: альтернативная ТП, дизельные, бензиновые или ветровые генераторы, а также солнечные батареи.

Переключение электроснабжения может производиться как в ручном, так и в автоматическом режиме.

Размеры ГРЩ и его функциональные возможности могут корректироваться заказчиком в соответствии с представленным техническим заданием. Подробную информацию об НКУ можно получить у производителя оборудования.

Вводно-распределительные устройства (сокращенно — ВРУ) предназначены для применения на гражданских, общественных и промышленных объектах. В зависимости от модификации они выполняют функции приема, распределения и учета электроэнергии. Кроме того, они защищают линии при перегрузках и коротких замыканиях, а также предназначены для нечастых оперативных включений и отключений электрических сетей.

Каждое ВРУ монтируется в месте ввода на объект приходящего кабеля и рассчитано на питание нескольких потребителей. Оно предназначено для эксплуатации в трехфазных/однофазных электросетях на 380/220 V.

Особенности и разновидности вводно-распределительных устройств

Конструктивно ВРУ представляет стальной шкаф с доступом через двери на фасаде. Основа изделия — металлический каркас, к которому крепятся панели из листовой стали.

Ввод и вывод кабелей, как правило, производится снизу. Внутри ВРУ размещается основное и вспомогательное электротехническое оборудование согласно принципиальной электрической схемы.

В зависимости от специфики применения ВРУ подразделяются на несколько видов, а именно:

• вводные. Основная их функция — это прием электроэнергии на объект;
• распределительные. Они отвечают за раздачу электричества по нескольким потребителям. В этих шкафах также устанавливаются предохранители, разъединители и выключатели. При необходимости здесь же монтируются приборы учета;
• вводно-распределительные. Это универсальные электротехнические устройства, выполняющие функции оборудования из двух предыдущих пунктов.

Принцип действия

Входящий электрический кабель заводится в ВРУ и подключается к вводному аппарату. Основная функция последнего — защита электросети в случае аварийных ситуаций. С его помощью возможно ручное отключение электроснабжения (например, для техобслуживания).

Распределение электропитания осуществляется по группе проводников, проложенных к каждому потребителю. В эти цепи также включаются автоматы защиты различного номинала.

На все ВРУ, поставляемые АО «ПЗЭМИ», распространяется гарантия качества от производителя. Возможна доставка электротехнического оборудования на объект клиента, а также изготовление согласно схемам заказчика по индивидуальному заказу.
