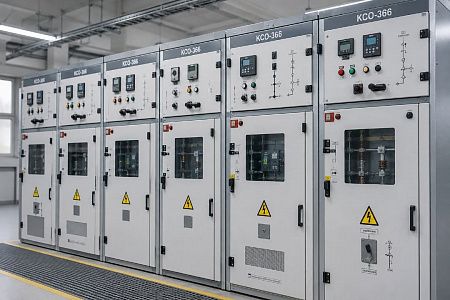

Сборные камеры одностороннего обслуживания серии КСО-366 используются для закрытых распределительных устройств напряжением 6 или 10 кВ. Их применяют при строительстве новых объектов, расширении и реконструкции существующих трансформаторных и распределительных подстанций городских электросетей. Они отличаются простой и надежной конструкцией, изготовленной из гнутых стальных профилей. К особенностям камер данной серии относится:
- использование современных коммутационных аппаратов, разъединителей, выключателей нагрузки с улучшенными эксплуатационными параметрами;
- уменьшенные габариты;
- размещение аппаратуры главных цепей внутри камеры, а рукояток приводов выключателей нагрузки, заземляющих ножей — с фасадной стороны;
- наличие двери для доступа в камеру КСО-366, а также смотрового окна для контроля состояния размещенной аппаратуры;
- повышенная электрическая безопасность за счет применения надежных блокировок высоковольтного оборудования для защиты персонала при ошибочных действиях в ходе оперативных переключений или ремонтных работ;
- применение заземлителей;
- оснащение индикаторами высокого напряжения, позволяющими безопасно контролировать кабельные присоединения.
Конструкция
Камеры КСО-366 представляют собой сборные каркасы из окрашенных стальных профилей. Вверху камеры расположен открытый с двух сторон короб, в котором прокладываются линии вспомогательных цепей. Он укомплектован устройством для создания ответвлений и рядами зажимов.
В камерах и шинных мостах применены следующие блокировки:
- блокировка, которая не допускает включение выключателя нагрузки, если включены заземляющие ножи;
- блокировка, предотвращающая включение заземляющих ножей, когда задействован выключатель нагрузки;
- блокировка, исключающая включение заземляющих ножей при задействованных рабочих ножах разъединителей;
- блокировка включения разъединителей, если включены заземляющие ножи.
На фасаде КСО-366 расположен заземляющий зажим, который используется для присоединения переносных заземлителей. Для крепления сборных шин, а также их ограждения с торцов распределительного устройства применяются торцевые панели и опора с изолятором. Для двухрядных распредустройств камеры оснащаются шинными мостами с разъединителями или без них. При этом размер прохода между рядами камер может составлять 2000, 2500 или 3000 мм.
Технические характеристики
|
Параметр |
Значение |
|
Номинальное линейное напряжение |
6 или 10 кВ |
|
Максимальное линейное рабочее напряжение |
7,2 или 12 кВ |
|
Тип электрического тока |
Переменный, частотой 50-60 Гц |
|
Номинальный ток главных цепей с выключателями нагрузки, а также сборных шин и шинных мостов |
630; 1000 А |
|
Ток отключения выключателя |
12,5; 20, 31,5 кА |
|
Электродинамическая стойкость главных электрических цепей |
51 кА |
|
Термическая стойкость в течение 3 секунд |
20 кА |
|
Номинальное напряжение вспомогательных цепей |
220 В АС/DC (цепи управления, защиты, сигнализации); 100 В (цепи трансформаторов напряжения — учета, защиты, измерения, АВР); 36 В (внутреннее освещение камер) |
|
Степень защиты от пыли и воды |
IP20 (наружная оболочка фасада и боковых стенок); IP00 (остальные части камер) |
|
Метод обслуживания |
Односторонний |
|
Расчетный срок безотказной работы (при условии регулярного технического обслуживания) |
25 лет |
Условия эксплуатации
Камеры КСО-366 могут выпускаться в различных вариантах климатического исполнения и категории размещения. Наиболее востребованными являются модификации, соответствующие исполнению У3. Оно предусматривает эксплуатацию оборудования внутри помещений при соблюдении следующих условий:
- температурный диапазон эксплуатации не должен выходить за пределы от -40 до +40 оС;
- конструкции не приспособлены для применения в горной местности (высота над уровнем моря должна быть не более 1000 м, в противном случае происходит снижение электрической прочности изоляции и охлаждающего воздействия воздуха);
- влажность воздуха не более 50 % при максимальной рабочей температуре +40 оС;
- не допускается установка камер во взрывоопасных зонах, в условиях окружающей среды с высоким содержанием токопроводящей пыли, агрессивных веществ, способных разрушать металлы и изоляционные материалы.
Монтаж камер КСО-366 выполняется в такой последовательности:
- Проверка корректности установки закладных частей.
- Монтаж крайней камеры подстанции, проверка правильности ее установки, монтаж следующей камеры и т. д.
- Установка панелей слева и справа от камеры (при наличии шинного моста с разъединителями).
- Предварительная выверка конструкций, их соединение между собой болтами таким образом, чтобы перекосы по фасаду и глубине не превышали 2 мм на метр каркаса.
- Устранение перекосов при необходимости с помощью стальных прокладок, толщина которых не должна превышать 4 мм.
- Закрепление камер КСО-366 после завершения регулировки. Оно производится путем приварки конструкций к закладным элементам и заземляющей линии.
- Установка камер к стенке с зазором, который должен предотвращать доступ к задней части корпуса.
После монтажа КСО-366 выполняются пусконаладочные работы, которые включают проверку правильности функционирования выключателей, разъединителей, блокировок, установленной аппаратуры.
