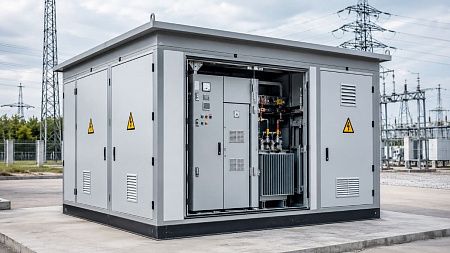

Подстанция КТПНУ: общая информация, устройство, применение

Аббревиатура КТПНУ обозначает трансформаторную подстанцию комплектного типа наружной установки, рассчитанную на установку под открытым небом. Подстанция КТП наружной установки выполнена в виде блочного модуля, обеспечивающего защиту смонтированного внутри оборудования и препятствующего несанкционированному доступу. Рабочее напряжение подобных КТП – 6кВ (или 10кВ) /0,4 кВ, а мощность может варьироваться в установленных пределах, достигая 2500 кВА.

Подстанции выпускаются в одно- и двухтрансформаторном исполнении. Силовые трансформаторы размещены на направляющих, приваренных к полу подстанции. Оборудование смонтировано внутри металлического модуля, разделенного перегородкой на отсеки. Каждый отсек снабжен индивидуальной дверью, запираемой на замок. Вводы и выводы кабеля выполнены через сальниковые устройства в основании КТПНУ. При воздушном прохождении кабеля, вводы и выводы выполнены через потолок КТПНУ, с применением воздушных порталов, установленных на крыше подстанции. Фундаментное основание подстанции изготавливается из бетонных блоков либо железобетонных свай. Каркас КТПНУ – сварной, выполненный из сочетания труб прямоугольного профиля и фасонного проката. Материал обшивки – профилированный лист.

Подстанция должна устанавливаться на подготовленную площадку. Фундамент в обязательном порядке покрывается гидроизоляцией – мастикой на основе битума или специальной краской. Для проведения погрузочно-разгрузочных работ подстанции КТПНУ используется кран.

Применение

Подстанции КТПН используются для электроснабжения:

• коттеджных поселков;
• многоквартирных домов;
• зон индивидуальной застройки;
• производственных и перерабатывающих предприятий.

Конструкция подстанции предусматривает подключение к кабельным или воздушным линиям. Оборудование поставляется в полностью готовом к эксплуатации виде.

Комплектация блочной КТП наружной установки

• Маслонаполненные силовые трансформаторы.
• Распределительное оборудование высокого и низкого напряжения. Высоковольтные устройства применяются с воздушной, вакуумной или элегазовой изоляцией.
• Щиты собственных нужд (с источником бесперебойного питания или без такового).
• Щиты учета (по согласованию с заказчиком).
• Другое оборудование, согласно требованиям заказчика.

По желанию покупателя в КТПН может оборудоваться принудительная вентиляция. По умолчанию подстанция оборудована естественной приточно-вытяжной вентиляцией. Для доступа воздуха предусмотрены проемы с защитными жалюзи.
