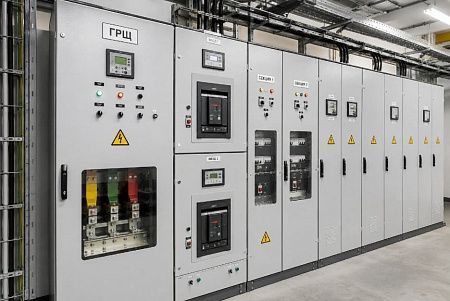

ГРЩ

Главный распределительный щит (ГРЩ) представляет собой низковольтное комплектное устройство, которое используется в сетях переменного электротока напряжением 380 или 220 В. Он предназначен для приема, распределения и учета электрической энергии. Также с его помощью обеспечивается защита отходящих электроцепей от токовых перегрузок и короткого замыкания, реализуются функции контроля и корректировки качества электроснабжения, автоматического ввода резерва, компенсация реактивной мощности. Устройство устанавливается между понижающей трансформаторной подстанцией и групповыми потребителями на промышленных, общественных и жилых объектах.

Конструкция главного распределительного щита

ГРЩ состоят из следующих функциональных блоков:

• вводная панель. Она предназначена для установки вводных автоматов и приборов учета. ГРЩ могут иметь основные и резервные вводы питания. Первые заводятся от трансформаторных подстанций, а вторые – от бензиновых, дизельных, газовых, ветряных генераторов, аккумуляторных или солнечных батарей;
• секционная панель. Необходима для монтажа автоматических выключателей и устройств автоматического ввода резерва. Она обеспечивает переключение секций от нерабочего ввода к свободному источнику резервного питания;
• линейная панель. Обеспечивает электропитанием отходящие линии;
• распределительная панель. Может оснащаться аппаратами распределения, ручного или автоматического управления;
• контрольно-управляющая панель. На нее устанавливается аппаратура, которая выполняет контроль качества электроэнергии, управление основными и вспомогательными нагрузками, уменьшение электромагнитных помех.

Схема каждого электрощита разрабатывается в индивидуальном порядке, исходя из количества входов и выходов, а также необходимой функциональности оборудования. Панели устройств обычно рассчитаны на токи в пределах 600-6000 А. Это связано с тем, что ГРЩ непосредственно соединены с мощными источниками и преобразователями электроэнергии, поэтому должны обеспечивать эффективную защиту в таких условиях.

Корпуса главных распределительных электрощитов обычно представляют собой металлоконструкцию стандартных размеров. Ширина и глубина корпусов чаще всего кратна 450, 600, 800 или 1000 мм, а высота составляет 1800, 2000, 2200 или 2400 мм. Эти размеры обеспечивают удобство монтажа и комплектацию различным оборудованием. Корпуса оснащаются дверями для одностороннего или двустороннего обслуживания.

Маркировка ГРЩ

На дверце главного распределительного щита с наружной стороны должна располагаться табличка со следующей информацией:

• наименование производителя,
• тип устройства,
• степень защиты,
• номинальный ток,
• масса,
• технические условия,
• дата изготовления.

Провода всех внутренних электроцепей должны иметь резко контрастную и устойчивую к истиранию маркировку. Зажимы для РЕ и N проводников, отходящие от групповых и распределительных цепей нужно обозначать порядковыми номерами.

Монтаж главных распределительных щитов

Особенности установки ГРЩ зависят от конструктивного исполнения устройства. Электрощиты бывают встраиваемыми и навесными. Первый тип монтируются в нишу в стене, поэтому находятся практически вровень с ее поверхностью. Установка таких конструкций довольно трудоемкая, так как требует обустройства подходящего по размерам углубления. Навесные щиты более просты в монтаже и используются в основном для распределения электропроводки открытого типа.

Этапы сборки ГРЩ

1. Предварительная сборка. На этой стадии удаляются заглушки в корпусе, устанавливаются монтажные рейки, шины нейтрали и заземления, кронштейны. Также щит может временно устанавливаться на подготовленное для него места для проверки соответствия размеров ниши.
2. Укладка проводов. Сначала длина кабелей подгоняется до нужного размера, с учетом запаса для подключения различной аппаратуры. Также осуществляется укладка силового кабеля и проводов потребителей.
3. Закрепление устройств. Все внутреннее оборудование (УЗО, автоматы, счетчики и пр.) размещается и фиксируется на DIN-рейке.
4. Подключение проводов. Оно осуществляется в строгом соответствии с проектом. Провода загибаются только под углом 90 градусов. Их концы зачищаются от изоляции на 1 см. Оголенные жилы закрываются специальным наконечником перед присоединением к автомату. Пучки проводов закрепляются пластиковыми стяжками.
5. Подключение силовой линии. Вводный кабель заводится в ГРЩ и подсоединяется к верхним клеммам главного автомата. Заземляющая жила соединяется с шиной, а фаза и ноль – со счетчиком.
6. Отладка и тестирование. Нагруженные линии поочередно включаются в работу, после чего проверяется правильность их функционирования. Завершающим этапом сборки ГРЩ является маркировка проводов, установка дверцы, размещение схемы щита.

Монтаж главного распределительного щита могут выполнять только лица, которым исполнилось 18 лет, прошедшие вводный и первичный инструктаж, обучение, стажировку, медицинское обследование и имеющие минимум 3-й уровень допуска по электробезопасности.
