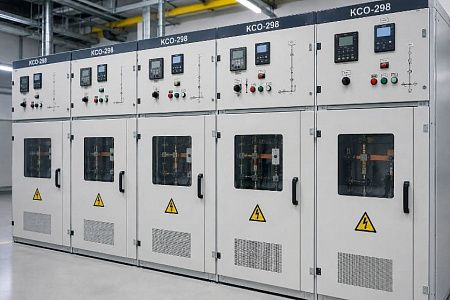

Камеры сборные одностороннего обслуживания КСО-298 применяются для приема и распределения электроэнергии. Они используются в трехфазных сетях переменного тока с изолированной нейтралью, напряжением 6-10 кВ и частотой 50 Гц. Камеры предназначены для установки в распределительных устройствах городских электросетей, промышленных предприятий, систем электрификации железнодорожного транспорта, объектов нефтегазовой отрасли.

Конструкция

Камеры КСО-298 состоят из корпуса, внутреннее пространство которого поделено на несколько зон — высоковольтную, низковольтную, кабельную и зону сборных шин. Корпус представляет собой металлоконструкцию, собранную из гнутых стальных профилей. Все корпусные детали окрашены для защиты от коррозии и повышения эстетических качеств. На фасадной стороне конструкции находятся органы управления, приборы измерения, учета, сигнализации. Также здесь расположены две двери — верхняя обеспечивает доступ к высоковольтной зоне, а нижняя — к кабельной. Для наблюдения за работой установленного оборудования двери оснащаются смотровыми окнами. Фасад корпуса освещается лампой, подключенной к цепи 24 В.

Размещение аппаратуры и устройств в зонах КСО-298:

  • высоковольтная зона. Здесь располагаются трансформаторы напряжения, проходные высоковольтные изоляторы, вакуумный выключатель (ВВП-10, ВБП-10, ВВ/TEL ...) предохранители;
  • низковольтная зона. Она представляет собой раму с оборудованием вспомогательных цепей, которая устанавливается на внутренней стороне двери высоковольтного отсека. Для разграничения зон и предотвращения доступа к аппаратуре высокого напряжения используется специальная съемная перегородка. Низковольтный участок содержит устройства управления, защиты, учета электроэнергии и сигнализации;
  • кабельная зона. Здесь находятся кабельные присоединения с возможностью подключения до 4 трехфазных кабелей, сечение которых не превышает 240 мм2 или 6 однофазных кабелей с полимерной изоляцией и сечением не более 500 мм2. Также в этой зоне расположены трансформаторы тока, напряжения и собственных нужд, линейный разделитель.

Из камер КСО-298 собираются распределительные устройства, которые служат средством приема и распределения электрической энергии. Их технические параметры и принцип работы определяется совокупностью схем главных и вспомогательных цепей. При двухрядном размещении камер в РУ, на них устанавливаются шинные мосты, которые могут быть выполнены с разъединителями или без них. Расстояние между рядами может составлять 2000, 2500, 3000 мм. Крепление сборных шин осуществляется с помощью опор с изоляторами и торцевой панели.

В качестве коммутирующей аппаратуры камеры КСО-298 могут использовать разъединители РВЗ, выключатели нагрузки (ВНА, ВНПР-10), вакуумные выключатели (ВВП-10, ВБП-10, ВВ/TEL ...). Для безопасной работы обслуживающего персонала конструкции оснащаются блокирующими устройствами. Они обеспечивают блокировку:

  • включения заземляющих ножей шинного и линейного разъединителей, если включены главные ножи;
  • включения главных ножей шинного и линейного разъединителей, если включены заземляющие ножи;
  • включения выключателя, если главные ножи шинного или линейного разъединителей находятся в разомкнутом состоянии;
  • привода главных ножей шинного или линейного разъединителя, если включен выключатель;
  • приводов заземляющих ножей разъединителей
  • включения выключателя ввода, а также секционного выключателя, если включены заземляющие ножи заземления сборных шин.

Технические характеристики

Параметр

Значение

Номинальное напряжение

6 или 10 кВ

Максимальное рабочее напряжение

7,2 или 12 кВ

Тип электротока

Переменный, частотой 50-60 Гц

Номинальный ток главных цепей

1000; 630; 400 А

Ток отключения выключателя

12,5; 20, 31,5 кА

Электродинамическая стойкость главных электроцепей

51 кА

Электроток термической стойкости в течение 3 секунд

20 кА

Номинальное напряжение вспомогательных цепей

220 В (цепь управления, защиты, сигнализации);

100 В (цепь трансформаторов напряжения);

36 В (цепь внутреннего освещения камер);

380 (цепь трансформаторов собственных нужд)

Режим работы

Продолжительный

Метод обслуживания

Односторонний

Условия эксплуатации

Камеры КСО-298 рассчитаны на эксплуатацию внутри помещений в соответствии с климатическим исполнением У3. Условия размещения:

  • высота над уровнем моря не должна превышать 1000 м;
  • температура окружающей среды должна быть в пределах -40…+40 оС;
  • влажность воздуха не более 75 % при температуре +15 оС;
  • запрещается использование камер во взрывоопасных зонах, а также местах с высоким содержанием токопроводящей пыли, химически активных паров и газов в концентрациях, приводящих к разрушению металла и изоляционных материалов.

Перевозить камеры КСО-298 необходимо в вертикальном положении. Упаковка конструкций должна обеспечивать защиту от механических повреждений и попадания атмосферных осадков. Перевозка может осуществляться автомобильным, железнодорожным и водным транспортом.

Хранить оборудование нужно в закрытых помещениях с естественной вентиляцией и без искусственной регулировки микроклимата. После распаковки и до введения в строй камеры следует накрывать брезентом, пленкой или другими материалами, которые препятствуют запылению и попаданию влаги.
