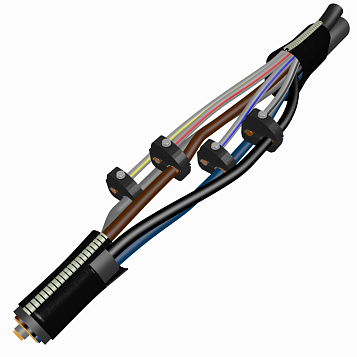

Муфта 4ПСОт1-в-6- 95/1,5-16

Производитель
АО ПЗЭМИ
Артикул
4psot1vx6x95x1x5x16
Габаритные размеры
1000*130*140 мм
Срок изготовления
14 дней.
Вес
0.7 кг
5 940.00 Р
Под заказ. Срок изготовления 14 дней.
шт.
Описание
Характеристики
Документация

Описание:

4(5) - количество токопроводящих жил в кабеле;
П - для кабеля с пластмассовой изоляцией;
С - тип муфты - соединительная;
т - в конструкции применены термоусаживаемые изделия;
Б - для бронированного кабеля;
1 - на напряжение 1 кВ;
в - с винтовыми соединителями-ответвителями;
6/95 - диапазон сеч токопроводящих жил магистрального кабеля, кв. мм;
1,5/16 - диапазон сечений токопроводящих жил ответвляемого кабеля, кв. мм.

  Назначение,краткая характеристика:
Соединительная, ответвительная муфта на основе термоусаживаемых изделий предназначена для ответвления кабельной линии от магистрального четырех или пятижильного кабеля,          бронированного металлическими лентами, с пластмассовой ( из ПВХ или сшитого полиэтилена) изоляцией на переменное напряжение частотой 50 Гц до 1 кВ включительно.
Климатическое исполнение муфт В, категория размещения 5 по ГОСТ 15150-69,

Технологические особенности:
На жилы магистрального кабеля устанавливаются соединители-ответвители. К ним подключаются жилы ответвляемого кабеля. Броня кабелей соединяются между собой медной луженой   жилой с помощью не паяного соединения.
На ответвление устанавливается кожух из термоусаживаемой манжеты. Места вывода кабелей из манжеты герметизируются эластомерным  герметиком.

Варианты установления муфт,типы и сечение кабеля с которым применяются, габаритные размеры, упаковка:
Обозначение :  4ПСОтБ -в- 6 - 95/1,5 - 16 ; Типы кабеля с которым применяются; АВБбШв - 1 , АПвБбШв - 1 , ВБбШв - 1 , ПвБбШп - 1 , АВБбШп - 1 , АПвБбШп - 1 или их аналоги; Сечение жил       магистрали, кв мм : 6, 10, 16, 25, 35, 50, 70, 95,; Сечение жил ответления, кв мм,: 1,5, 2,5, 4, 6, 10, 16,; Длина L, мм 900 ; Размер и обьем упаковки, длина*ширина*высота ( мм ) / объем           ( куб,м ) 1000*130*140/0,0185,

Особенности комплектации:
Муфта комплектуется соединителями - ответвителями, которые не требуют разрыва токопроводящих жил магистральной кабельной линии.

Характеристики:

Напряжение кабеля, кВ: 1

Тип изоляции кабеля: сшитый полиэтилен

Количество жил кабеля: 4

Наличие брони: Нет

Узел заземления: нет

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9045687

Вес: 0.7

Сечение кабеля, мм2: 95

Тип исполнения: Общепромышленного исполнения

Тип гильзы: Алюминиевый сплав со срывными болтами

Габаритные размеры: 1000*130*140

Срок изготовления: 14

Производитель: АО ПЗЭМИ
