Муфта 1ПСт10-500/625-В-3Ф

Производитель
АО ПЗЭМИ
Артикул
1pst10x300x400v3f
Габаритные размеры
660*130*130 мм
Срок изготовления
10 дней.
Вес
2.3 кг
25 668.00 Р
Под заказ. Срок изготовления 10 дней.
шт.
Описание
Характеристики
Документация

Описание:

1 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
С - тип муфты - соединительная;
т - в конструкции применены термоусаживаемые изделия;
10 - на напряжение 10 кВ;
500/625 - сечение токопроводящей жилы кабеля, кв. мм;
В - в комплекте с гильзой с контактными винтами со срывающимися головками.
3Ф - комплект для оконцевания трех одножильных кабелей.

Назначение, краткая характеристика:

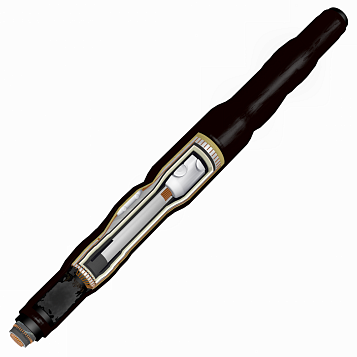

Соединительная муфта на основе термоусаживаемых изделий предназначена для соединения ожножильных кабелей с изоляцией из сшитого полиэтилена, с экраном из медных проволок на переменное напряжение 10 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 5.

Технологические особенности:
Жилы кабелей соединяются гильзой. На гильзу накладывается манжета выравнивающая электрическое поле. На узел соединения усаживаются термоусаживаемые трубки.
Проволочные экраны соединяются с помощью гильз с контактными винтами со срывающимися головками.
Месты соединения экранов обматываются лентой ПВХ. Защитный кожух выполнен из термоусаживаемой трубы.

Особенности комплектации:
Внимание! В комплект муфты входят материалы для оконцевания трех одножильных кабелей.



Характеристики:

Напряжение кабеля, кВ: 10

Тип изоляции кабеля: пластмассовая

Количество жил кабеля: 1

Наличие брони: Нет

Узел заземления: нет

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9118076

Вес: 2.3

Сечение кабеля, мм2: 500-625

Наличие гильз: Да

Наличие наконечников: Нет

Тип гильзы: Алюминиевый сплав со срывными болтами

Габаритные размеры: 660*130*130

Срок изготовления: 10

Производитель: АО ПЗЭМИ
