Муфта 1ПСт10-300-В

Муфты соединительные на напряжение 10 кВ

Муфты соединительные на напряжение 10 кВ

Производитель

АО ПЗЭМИ

Артикул

1pst10x300v

Габаритные размеры

660*130*130 мм

Срок изготовления

21 день.

Вес

Уточните у производителя

7 620.00 Р

В наличии на складе в г. Подольск

Описание

Характеристики

Документация

Описание:

1 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
С - тип муфты - соединительная;
т - в конструкции применены термоусаживаемые изделия;
10 (6) - на напряжение 10 (6) кВ;
300 - сечение токопроводящей жилы кабеля, кв. мм;
В - в комплекте с гильзой с контактными винтами со срывающимися головками

Назначение, краткая характеристика:

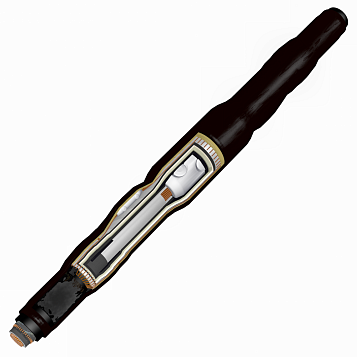

Соединительная муфта на основе термоусаживаемых изделий предназначена для соединения ожножильных кабелей с изоляцией из сшитого полиэтилена, с экраном из медных проволок, на переменное напряжение 6 или 10 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 5.

Технологические особенности:
Жилы кабелей соединяются гильзой. На гильзу накладывается манжета выравнивающая электрическое поле. На узел соединения усаживаются термоусаживаемые трубки.
Проволочные экраны соединяются с помощью гильз с контактными винтами со срывающимися головками.
Места соединения экранов обматываются лентой

Характеристики:

Напряжение кабеля, кВ: 10

Тип изоляции кабеля: сшитый полиэтилен

Количество жил кабеля: 1

Вид установки: Внутренняя

Наличие брони: Нет

Узел заземления: паяный

ВидНоменклатуры: Готовая продукция (б/х, б/с)

ТипНоменклатуры: Товар

Код: 9024552

Сечение кабеля, мм2: 300

Наличие гильз: Нет

Наличие наконечников: Нет

Тип исполнения: Общепромышленного исполнения

Наличие экрана: Нет

Габаритные размеры: 660*130*130

Срок изготовления: 21

Производитель: АО ПЗЭМИ
