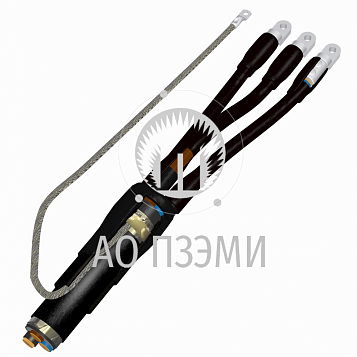

Муфта 5ПКВНтпБ-в- 70/120

Производитель
АО ПЗЭМИ
Артикул
5pkvntpbvx070x120
Габаритные размеры
1030*140*125 мм
Срок изготовления
7 дней.
Вес
1.9 кг
3 984.00 Р
В наличии на складе в г. Подольск
В наличии на складе в г. Санкт-Петербург
шт.
Описание
Характеристики
Документация

Описание:

5 -  количество токопроводящих жил в кабеле;
П - для кабеля с пластмассовой изоляцией;
К - тип муфты - концевая;
В - вид установки - внутренняя;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
Б - для бронированного кабеля;
в - в комплекте с наконечниками, с контактными винтами, со срывающимися головками;
70/120 - диапазон сечений токопроводящих жил кабеля, кв. мм.


Назначение, краткая характеристика:
Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий предназначена для оконцевания 2, 3, 4 или 5 жильного кабеля с пластмассовой (из ПВХ или сшитого полиэтилена) изоляцией на переменное частотой 50 Гц или постоянное напряжение до 1 кВ включительно.
Климатическое исполнение муфт УХЛ, категория размещения: 1 – для концевых муфт наружной установки, 5 – для концевых муфт внутренней установки по ГОСТ 15150-69.


Технологические особенности:
Узел соединения заземления с броней изолируется термоусаживаемой трубкой и герметизируются эластомерным герметиком. Жилы кабеля изолируются термоусаживаемыми трубками, которые одеваются на пальцы перчатки. Наконечники изолируются термоусаживаемыми трубками с клеевым слоем внутри.
В конструкции используется непаяное соединение узла заземления.

Типы кабеля с которым применяются:
АВБбШв-1, АПвБбШв-1,ВБбШв-1, ПвБбШв-1,АВБбШп-1, АПвБбШп-1 или их аналоги


Особенности комплектации:
Муфта комплектуется наконечниками на диапазон сечений (10/25, 35/50, 70/120, 150/240 кв. мм) из алюминиевого сплава с контактными болтами со срывающимися при затягивании головками, которые могут применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивают
контактное соединение соответствующее требованиям ГОСТ 10434-82.

По требованию Заказчика муфта может поставляться:
· без наконечников, пример для заказа - 5ПКВНтпБ-70/120-бн;
· с наконечниками под опрессовку по ГОСТ 7386-80, пример для заказа - 5ПКВНтпБ-о-70/120-Пр-Cu следующих сечений 10, 16, 25, 35, 50, 70, 95, 120, 240 кв.мм или ГОСТ 9581-80,
пример для заказа - 5ПКВНтпБ-о-70/120-Пр-Al следующих сечений 10, 16, 25, 35, 50, 70, 95, 120, 240 кв. мм.

Характеристики:

Напряжение кабеля, кВ: 1

Тип изоляции кабеля: пластмассовая

Количество жил кабеля: 5

Вид установки: Внутренняя - наружная

Наличие брони: Да

Узел заземления: непаяный

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9014339

Вес: 1.9

Сечение кабеля, мм2: 70-120

Наличие наконечников: Да

Тип наконечника: Алюминиевый сплав со срывными болтами

Тип исполнения: Общепромышленного исполнения

Габаритные размеры: 1030*140*125

Срок изготовления: 7

Производитель: АО ПЗЭМИ
