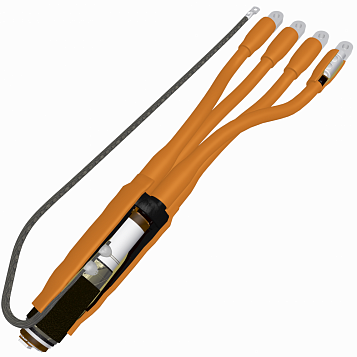

Муфта 4КВтпнг-LS-в- 70/120

Муфты концевые на напряжение 1 кВ

Муфты концевые на напряжение 1 кВ

Производитель

АО ПЗЭМИ

Артикул

4kvtpnglsvx070x120

Габаритные размеры

1000*200*145 мм

Срок изготовления

14 дней.

Вес

Уточните у производителя

6 084.00 Р

Под заказ. Срок изготовления 14 дней.

Описание

Характеристики

Документация

Описание:

4 - количество токопроводящих жил в кабеле;
К - тип муфты - концевая;
В - вид установки - внутренняя;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
нг - не распространяющая горение;
LS - тип материала термоусаживаемых деталей с пониженным газо-, дымовыделением;
1 - на напряжение до 1 кВ;
70-120 - диапазон сечений токопроводящих жил кабеля, кв. мм;
В - в комплекте с наконечниками с контактными винтасо срывающимися головками.

Назначение, краткая характеристика:
Концевая муфта внутренней и наружной установки, не распространяющая горение, на основе термоусаживаемых изделий предназначена для оконцевания кабеля не распростаняющего горение с бумажной пропитанной изоляцией на переменное напряжение до 1 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения: 1 – для концевых муфт наружной установки, 5 – для концевых муфт внутренней установки по ГОСТ 15150-69.

Технологические особенности:
Жила заземления с напрессованным на нее наконечни

Характеристики:

Напряжение кабеля, кВ: 1

Тип изоляции кабеля: бумажная

Количество жил кабеля: 4

Вид установки: Внутренняя

Наличие брони: Нет

Узел заземления: паяный

ВидНоменклатуры: Готовая продукция (б/х, б/с)

ТипНоменклатуры: Товар

Код: 9014103

Сечение кабеля, мм2: 70-120

Наличие гильз: Да

Наличие наконечников: Да

Тип наконечника: Алюминиевый сплав со срывными болтами

Тип исполнения: Негорючего исполнения (нг)

Тип гильзы: Алюминиевый сплав со срывными болтами

Наличие экрана: Нет

Габаритные размеры: 1000*200*145

Срок изготовления: 14

Производитель: АО ПЗЭМИ
