Производитель
АО ПЗЭМИ
Артикул
5pkvntpxox025pral
Габаритные размеры
580*130*110 мм
Срок изготовления
7 дней.
Вес
0.9 кг
1 396.80 Р
Под заказ. Срок изготовления 7 дней.
Описание
Характеристики
Документация
Описание:
5 - количество токопроводящих жил в кабеле; П - для кабеля с пластмассовой изоляцией; К - тип муфты - концевая; В - вид установки - внутренняя; Н - вид установки - наружная; т - в конструкции применены термоусаживаемые изделия; п - в конструкции применена перчатка; о - в комплекте с наконечниками под опрессовку; 25 - диапазон сечений токопроводящих жил кабеля, кв. мм.

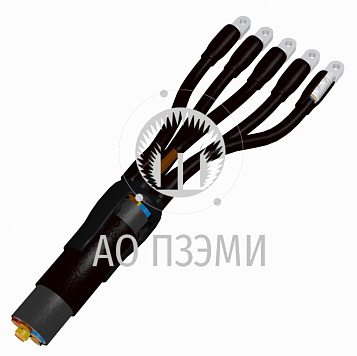

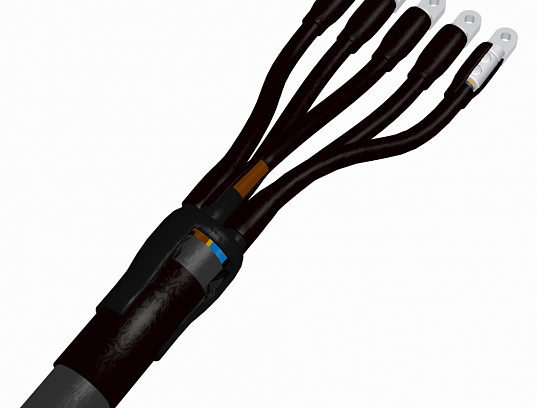

Назначение, краткая характеристика: Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий предназначена для оконцевания 2, 3, 4 или 5 жильного кабеля с пластмассовой (из ПВХ или сшитого полиэтилена) изоляцией на переменное частотой 50 Гц или постоянное напряжение до 1 кВ включительно. Климатическое исполнение муфт УХЛ, категория размещения: 1 – для концевых муфт наружной установки, 5 – для концевых муфт внутренней установки по ГОСТ 15150-69.
Технологические особенности: Корешок разделки изолируется термоусаживаемой трубкой и перчаткой. Жилы кабеля изолируются термоусаживаемыми трубками, которые одеваются на пальцы перчатки. Наконечники изолируются термоусаживаемыми трубками с клеевым слоем внутри.
Типы кабеля с которым применяются: ВВГ-1, АВВГ-1,АПвВГ-1, ПвВГ-1,или их аналоги
Особенности комплектации: Муфта комплектуется наконечником на диапазон сечений 25 из алюминиевого сплава с наконечниками под опрессовку, которые могут применяться с кабелем, с алюминиевыми токопроводящими жилами и обеспечивают контактное соединение соответствующее требованиям ГОСТ 10434-82.
По требованию заказчика муфта может поставляться: · без наконечников, пример для заказа -2ПКВНтп- 10-бн; · с наконечниками под опрессовку по ГОСТ 9581-80, пример для заказа - 2ПКВНтп-о- 10-Пр-Cu следующих сечений 1,5, 2,5, 4, 6, 10, 16, 25, 35, 50, 70, · 95, 120, 240 кв. мм или ГОСТ 9581-80 из Cu сплава с наконечниками под опрессовку.
Характеристики:
Вид установки: Врутренняя - наружная
ВидНоменклатуры: Готовая продукция
ТипНоменклатуры: Товар
Код: 9014326
Вес: 0.9
Количество жил кабеля: 5
Наличие наконечников: Да
Сечение кабеля, мм2: 25
Тип наконечника: Al под опресовку
Узел заземления: нет
Наличие брони: Нет
Тип изоляции кабеля: пластмассовая
Напряжение кабеля, кВ: 1
Габаритные размеры: 580*130*110
Срок изготовления: 7
Производитель: АО ПЗЭМИ
