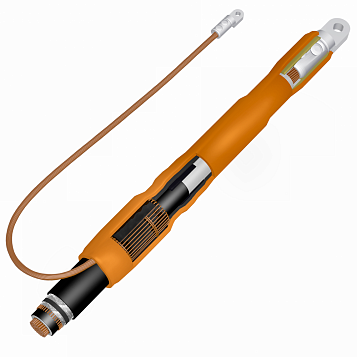

Муфта 1ПКВтнг-LS 6-400-бн

Муфты концевые на напряжение 6 кВ

Муфты концевые на напряжение 6 кВ

Производитель

АО ПЗЭМИ

Артикул

1pkvtngls6x400оbn

Габаритные размеры

мм

Срок изготовления

21 день.

Вес

Уточните у производителя

Под заказ. Срок изготовления 21 день.

Описание

Характеристики

Документация

Описание:

1 - количество жил;
П - вид изоляции кабеля - пластмассовая;
К - тип муфты - концевая;
В - вид установки - внутренняя;
т - термоусаживаемая технология;
нг - не распространяющие горение;
LS - с пониженным газо-, дымовыделением;
10 - номинальное напряжение кабеля, кВ;
400 - сечение жилы кабеля, кв. мм;
бн - без наконечников в комплекте.

ГОСТ 13781.0-86, ТУ 3599-202-04001953-2012

Скачать сертификат пожарной безопасности.

Назначение:
Концевая муфта не распространяющая горение внутренней установки на основе термоусаживаемых изделий предназначена для оконцевания одножильных кабелей с изоляцией из сшитого полиэтилена сечением 400 кв. мм на переменное напряжение 10 кВ, частотой 50 Гц.

Применение:
Применяется для кабелей типа:

АПвВнг(А)-LS-10, АПвБВнг(А)-LS-10;
ПвПнг(А)-LS-10, ПвВнг(А)-HF-10, ПвБВнг(А)-LS-10, ПвБПнг(А)-HF-10.
Особенности комплектации:
В конструкции муфты применены безгалогенные термоусаживаемые материалы с пониженным газо-, дымовыделением не распространяющие горение - HF.
В комплект муфты входят материалы для оконцевания одного одножильного кабеля.
Муфта поставыляется без наконечника.
В комплект муфты входит наконечник со срывающимися головками для оконцевания проволочного экрана кабеля сечением до 95 кв. мм.

Характеристики:

Напряжение кабеля, кВ: 6

Тип изоляции кабеля: сшитый полиэтилен

Количество жил кабеля: 1

Вид установки: Внутренняя

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9096975

Вес: 0

Сечение кабеля, мм2: 400

Наличие наконечников: Да

Тип исполнения: Негорючего исполнения (нг)

Срок изготовления: 21

Производитель: АО ПЗЭМИ
