Описание:

1 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
6 - на напряжение 6 кВ;
400 - сечение токопроводящей жилы кабеля, кв. мм;
бн - в комплект наконечник не входит.

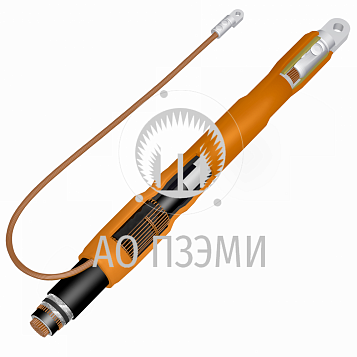

Назначение, краткая характеристика: Концевая муфта наружной установки на основе термоусаживаемых изделий предназначена для оконцевания одножильного кабеля с изоляцией из сшитого полиэтилена, с экраном из медных проволок, на переменное напряжение 6 кВ, частотой 50 Гц. Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 1.
Технологические особенности: Разделка кабеля после установки элементов выравнивания электрического поля и с установленным на жилу наконечником изолируется термоусаживаемой трубкой. Наконечник герметизируется эластомерным герметиком. Для оконцевания экрана используется наконечник с контактными винтами со срывающимися головками.Для увеличения пути тока утечки устанавливаются юбки-изоляторы.
Особенности комплектации: Внимание! В комплект наконечник не входит.В комплект муфты входят материалы для оконцевания одного одножильного кабеля.
По требованию Заказчика муфта может поставляться: · комплектом для оконцевания трех одножильных кабелей, пример для заказа - 1ПКНт10-70-В-3ф; · с наконечниками на диапазон сечений:1ПКНт6-35/50-В; 1ПКНт6-70/120-В; 1ПКНт6-150/240-В. В комплект муфты входит наконечник с контактными винтами со срывающимися при затягивании головками для оконцевания экрана кабеля: · на сечение экрана до 50 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 35 до 185 кв. мм; · на сечение экрана до 95 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 240 до 800 кв. мм. Если сечение экрана Вашего кабеля отличается от указанных значений - сообщите об этом при заказе.
Применение: Применяется для кабелей типа: - АПвВ-6, АПвП-6, АПвП2г-6, АПвПг-6, АПвПу-6, АПвПу2г-6, АПвПуг-6; ПвВ-6, ПвП-6, ПвП2г-6, ПвПг-6, ПвПу-6, ПвПу2г-6, ПвПуг-6.
