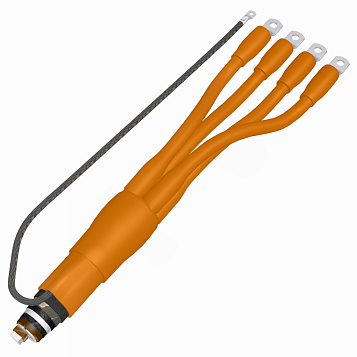

Муфта 4ПКВтпБнг-LS-о- 25-Пр-Al

Муфты концевые на напряжение 1 кВ

Муфты концевые на напряжение 1 кВ

Производитель

АО ПЗЭМИ

Артикул

4pkvtpbnglsxox025pral

Габаритные размеры

мм

Срок изготовления

10 дней.

Вес

Уточните у производителя

Под заказ. Срок изготовления 10 дней.

Описание

Характеристики

Документация

Описание:

4 - для четырёхжильных кабелей
П - для кабелей с пластмассовой изоляцией
К - концевая
В- внутренней установки
тп - с термоусаживаемой перчаткой
Б - для бронированных кабелей
нг - не распространяет горение
LS - пониженного дымо- и газовыделения (low smoke)
Пр-Al - в комплекте с алюминиевыми наконечниками под опрессовку
25 - для кабелей с сечением жил 16 мм2

Назначение:
Концевая муфта внутренней установки, не распространяющая горение, на основе термоусаживаемых изделий предназначена для оконцевания четырёхжильных кабелей бронированных стальными лентами сечением 25 кв. мм с пластмассовой изоляцией на переменное напряжение до 1 кВ включительно, частотой 50 Гц.

Применение:
Применяется для кабелей типа:АВБВнг-LS-1, АПвБВнг-LS-1;АВБбШвнг-LS-1.

Особенности комплектации:
В конструкции муфты применены безгалогенные термоусаживаемые материалы не распространяющие горение - HF.
Муфта комплектуется алюминиевыми наконечниками.
В комплект входит не паяный узел заземления брони или алюминиевой оболочки.

Характеристики:

Напряжение кабеля, кВ: 1

Тип изоляции кабеля: сшитый полиэтилен

Количество жил кабеля: 4

Вид установки: Внутренняя

Наличие брони: Да

Узел заземления: непаяный

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9038918

Вес: 0

Сечение кабеля, мм2: 25

Наличие гильз: Да

Наличие наконечников: Да

Тип наконечника: Al под опресовку

Тип исполнения: Негорючего исполнения (нг)

Тип гильзы: Al под опрессовку

Срок изготовления: 10

Производитель: АО ПЗЭМИ
