Муфта 1ПСт20-800-В

Производитель
АО ПЗЭМИ
Артикул
1pst20x800v
Габаритные размеры
660*130*130 мм
Срок изготовления
21 день.
Вес
2 кг
18 361.20 Р
Под заказ. Срок изготовления 21 день.
шт.
Описание
Характеристики
Документация

Описание:

1 - для одножильных кабелей
П - для кабелей с изоляцией из сшитого полиэтилена
С - соединительная
т - с термоусаживаемой трубкой
20 - на номинальное напряжение 20 кВ
8/00 - для кабелей с сечением жил 70 мм2
В - в комплекте с болтовым (винтовым) соединителем

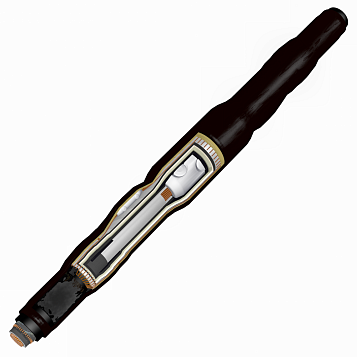

Соединительная муфта 1ПСт20-800-В на основе термоусаживаемых изделий предназначена для соединения одножильных кабелей с изоляцией из сшитого полиэтилена на переменное напряжение 20 кВ, частотой 50 Гц.
ГОСТ 13781.0-86, ТУ 3599-102-04001953-2011

Разделка кабеля после установки элементов выравнивания электрического поля и с установленным на жилу наконечником изолируется термоусаживаемой трубкой.Наконечник герметизируется эластомерным герметиком.
Для оконцевания экрана используется наконечник с контактными винтами со срывающимися головками.Для увеличения пути тока утечки устанавливаются юбки-изоляторы.

Применяется для кабелей типа:
АПвВ-20, АПвП-20, АПвП2г-20, АПвПг-20, АПвПу-20, АПвПу2г-20, АПвПуг-20;
ПвВ-20, ПвП-20, ПвП2г-20, ПвПг-20, ПвПу-20, ПвПу2г-20, ПвПуг-20 .

Особенности комплектации:
Муфта комплектуется соединителем из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, который может применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивает контактное соединение соответствующее требованиям ГОСТ 10434-82.

Характеристики:

Напряжение кабеля, кВ: 20

Тип изоляции кабеля: пластмассовая

Количество жил кабеля: 1

Наличие брони: Нет

Узел заземления: паяный

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9014944

Вес: 2

Сечение кабеля, мм2: 800

Наличие гильз: Да

Наличие наконечников: Нет

Тип исполнения: Общепромышленного исполнения

Тип гильзы: Алюминиевый сплав со срывными болтами

Габаритные размеры: 660*130*130

Срок изготовления: 21

Производитель: АО ПЗЭМИ
