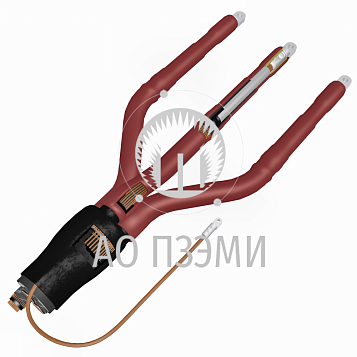

Муфта 3ПКВтпБ 6- 50-В

Муфты концевые на напряжение 6 кВ

Муфты концевые на напряжение 6 кВ

Производитель

АО ПЗЭМИ

Артикул

3pkvtpb06x050v

Габаритные размеры

1000*130*140 мм

Срок изготовления

7 дней.

Вес

Уточните у производителя

13 068.00 Р

Под заказ. Срок изготовления 7 дней.

Описание

Характеристики

Документация

Описание:

3 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
В - вид установки - внутренняя;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
Б - для бронированного кабеля;
6 - на напряжение 6 кВ;
50 - сечение токопроводящей жилы кабеля, кв. мм;
В - в комплекте с наконечником с контактными винтами со срывающимися головками.

Назначение, краткая характеристика:
Концевая муфта внутренней установки на основе термоусаживаемых изделий предназначена для оконцевания трехжильного кабеля бронированного металлическими лентами, с изоляцией из сшитого полиэтилена, в общей оболочке, каждая жила которого имеет экран из медных проволок, на переменное напряжение 6 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 5.

Технологические особенности:
Корешок разделки кабеля и узел заземления экрана герметизируется с помощью термоусвживаемой трубки, перчатки и эластомерн

Характеристики:

Напряжение кабеля, кВ: 1

Тип изоляции кабеля: сшитый полиэтилен

Количество жил кабеля: 3

Вид установки: Внутренняя

Наличие брони: Да

Узел заземления: паяный

ВидНоменклатуры: Готовая продукция (б/х, б/с)

ТипНоменклатуры: Товар

Код: 9033960

Сечение кабеля, мм2: 500

Наличие гильз: Да

Наличие наконечников: Да

Тип наконечника: Алюминиевый сплав со срывными болтами

Тип исполнения: Общепромышленного исполнения

Тип гильзы: Алюминиевый сплав со срывными болтами

Наличие экрана: Нет

Габаритные размеры: 1000*130*140

Срок изготовления: 7

Производитель: АО ПЗЭМИ
