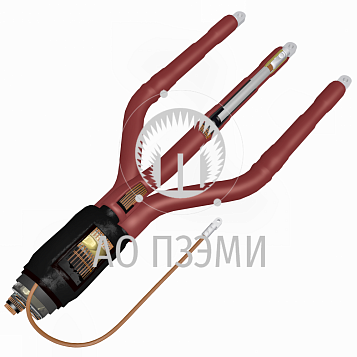

Муфта 3ПКВтпБ 6-120-Пр-Al

Муфты концевые на напряжение 6 кВ

Муфты концевые на напряжение 6 кВ

Производитель

АО ПЗЭМИ

Артикул

3pkvtpb06x120pral

Габаритные размеры

1000*200*145 мм

Срок изготовления

7 дней.

Вес

Уточните у производителя

13 166.40 Р

Под заказ. Срок изготовления 7 дней.

Описание

Характеристики

Документация

Описание:

3 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
В - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
Б - для бронированного кабеля;
6 - на напряжение 6 кВ;
120 - сечение токопроводящей жилы кабеля, кв. мм;

Назначение, краткая характеристика:
Концевая муфта наружной установки на основе термоусаживаемых изделий предназначена для оконцевания кабеля бронированного металлическими лентами, с пластмассовой изоляцией на переменное напряжение 6 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения 1 по ГОСТ 15150-69.

Технологические особенности:
Жила заземления с напрессованным на нее наконечником соединяется с медным экраном и броней с помошью непаяного соединения.Узел заземления изолируется термоусаживаемой трубкой. Корешок разделки герметизируется эластомерным герметиком и изолируется перчаткой.
Жилы кабеля изолируются термоусаживаемым

Характеристики:

Напряжение кабеля, кВ: 6

Тип изоляции кабеля: пластмассовая

Количество жил кабеля: 3

Вид установки: Внутренняя

Наличие брони: Да

Узел заземления: непаяный

ВидНоменклатуры: Готовая продукция (б/х, б/с)

ТипНоменклатуры: Товар

Код: 9034945

Сечение кабеля, мм2: 120

Наличие наконечников: Да

Тип наконечника: Al под опресовку

Тип исполнения: Общепромышленного исполнения

Габаритные размеры: 1000*200*145

Срок изготовления: 7

Производитель: АО ПЗЭМИ
