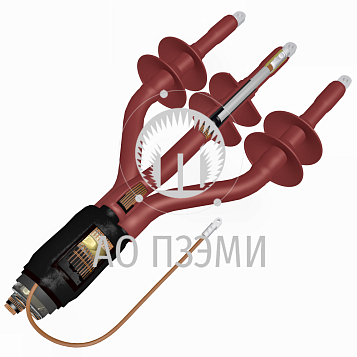

Муфта 3ПКНтпБ 6- 50-В

Производитель
АО ПЗЭМИ
Артикул
3pkntpb06x050v
Габаритные размеры
1000*130*140 мм
Срок изготовления
7 дней.
Вес
2.7 кг
12 360.00 Р
Под заказ. Срок изготовления 7 дней.
шт.
Описание
Характеристики
Документация

Описание:

3 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
Б - для бронированного кабеля;
6 - на напряжение 6 кВ;
35 - сечение токопроводящей жилы кабеля, кв. мм;
В - в комплекте с наконечником с контактными винтами со срывающимися головками.

Назначение, краткая характеристика:
Концевая муфта наружней установки на основе термоусаживаемых изделий предназначена для оконцевания трехжильного кабеля бронированного металлическими лентами, в общей оболочке, с изоляцией из сшитого полиэтилена, каждая жила которого имеет экран из медных проволок, на переменное напряжение 6 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 1.

Технологические особенности:
Корешок разделки кабеля и узел заземления экрана герметизируется с помощью термоусвживаемой трубки и эластомерного гидрофобного герметика. Соединение брони с экраном непаяное. Наконечник герметизируется эластомерным герметиком. Для увеличения пути тока утечки устанавливаются юбки-изоляторы.
Разделка каждой жилы кабеля после установки элементов выравнивания электрического поля и с установленным на жилы наконечниками изолируются термоусаживаемыми трубками.Для оконцевания экрана используется наконечник с контактными винтами со срывающимися головками.

Особенности комплектации:
Муфта комплектуется наконечником типа НС из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, которые могут применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивает контактное соединение соответствующее требованиям ГОСТ 10434-82.
Для кабелй с сечением токопроводящих жил 300 кв. мм при заказе необходимо указать вариант исполнения наконечника типа НС.

В комплект муфты входит наконечник с контактными винтами со срывающимися при затягивании головками для оконцевания экрана кабеля:
· на сечение экрана до 50 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 35 до 185 кв. мм;
· на сечение экрана до 95 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 240 до 300 кв. мм.
  Если сечение экрана Вашего кабеля отличается от указанных значений - сообщите об этом при заказе.

Применение:
Применяется для кабелей типа:
- АПвБВ-6, АПвБП-6, АПвБП2г-6, АПвБПг-6, АПвБПу-6, АПвБПу2г-6 АПвБПуг-6; ПвБВ-6, ПвБП-6, ПвБП2г-6, ПвБПг-6, ПвБПу-6, ПвБПу2г-6, ПвБПуг-6.

По требованию Заказчика муфта может поставляться:
· без наконечника, пример для заказа - 3ПКНтпБ6-70-бн;
· с наконечниками на диапазон сечений: - 3ПКНтпБ6-35/50-В; - 3ПКНтпБ6-70/120-В; - 3ПКНтпБ6-150/240-В.
· с наконечниками под опрессовку по ГОСТ 7386-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКНтпБ6-70-Пр-Cu или ГОСТ 9581-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКНтпБ6-70-Пр-Al;
· с узлом заземления для ленточного экрана по жилам (указать тип экрана при заказе).

Характеристики:

Напряжение кабеля, кВ: 6

Тип изоляции кабеля: пластмассовая

Количество жил кабеля: 3

Вид установки: Наружная

Наличие брони: Да

Узел заземления: непаяный

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9033952

Вес: 2.7

Сечение кабеля, мм2: 500

Наличие наконечников: Да

Тип наконечника: Алюминиевый сплав со срывными болтами

Тип исполнения: Общепромышленного исполнения

Габаритные размеры: 1000*130*140

Срок изготовления: 7

Производитель: АО ПЗЭМИ
