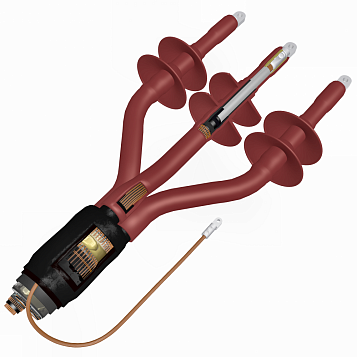

Муфта 3ПКНтпБ 6-300-В с нак. НС-300-02

Муфты концевые на напряжение 6 кВ

Муфты концевые на напряжение 6 кВ

Производитель

АО ПЗЭМИ

Артикул

3pkntpb06x300vx02

Габаритные размеры

1150*145*220 мм

Срок изготовления

14 дней.

Вес

Уточните у производителя

15 684.00 Р

Под заказ. Срок изготовления 14 дней.

Описание

Характеристики

Документация

Описание:

3 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
Б - для бронированного кабеля;
6 - на напряжение 6 кВ;
300 - сечение токопроводящей жилы кабеля, кв. мм;
В - в комплекте с наконечником с контактными винтами со срывающимися головками.

Назначение, краткая характеристика:
Концевая муфта наружней установки на основе термоусаживаемых изделий предназначена для оконцевания трехжильного кабеля бронированного металлическими лентами, в общей оболочке, с изоляцией из сшитого полиэтилена, каждая жила которого имеет экран из медных проволок, на переменное напряжение 6 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 1.

Технологические особенности:
Корешок разделки кабеля и узел заземления экрана герметизируется с помощью термоусвживаемой трубки и эластомерного гидрофобн

Характеристики:

Напряжение кабеля, кВ: 6

Тип изоляции кабеля: сшитый полиэтилен

Количество жил кабеля: 3

Вид установки: Наружная

Наличие брони: Да

Узел заземления: непаяный

ВидНоменклатуры: Готовая продукция (б/х, б/с)

ТипНоменклатуры: Товар

Код: 9126203

Сечение кабеля, мм2: 300

Наличие наконечников: Да

Тип наконечника: Алюминиевый сплав со срывными болтами

Тип исполнения: Общепромышленного исполнения

Габаритные размеры: 1150*145*220

Срок изготовления: 14

Производитель: АО ПЗЭМИ
