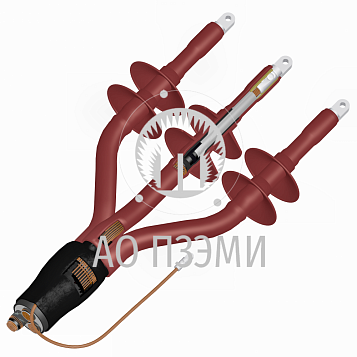

Муфта 3ПКНтп 6- 70/120-В

Производитель
АО ПЗЭМИ
Артикул
3pkntp06x070x120v
Габаритные размеры
1000*200*145 мм
Срок изготовления
7 дней.
Вес
2.7 кг
12 888.00 Р
Под заказ. Срок изготовления 7 дней.
шт.
Описание
Характеристики
Документация

Описание:

3 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
6 - на напряжение 6 кВ;
70/120 - сечение токопроводящей жилы кабеля, кв. мм;
В - в комплекте с наконечником с контактными винтами со срывающимися головками.

Назначение, краткая характеристика:
Концевая муфта наружней установки на основе термоусаживаемых изделий предназначена для оконцевания трехжильного кабеля с изоляцией из сшитого полиэтилена, в общей оболочке, каждая жила которого имеет экран из медных проволок, на переменное напряжение 6 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 1.

Технологические особенности:
Корешок разделки кабеля герметизируется с помощью термоусвживаемой перчатки и эластомерного гидрофобного герметика. Разделка каждой жилы кабеля после установки элементов выравнивания электрического поля и с установленным на жилы наконечниками изолируются термоусаживаемыми трубками.
Наконечник герметизируется эластомерным герметиком.Для оконцевания экрана используется наконечник с контактными винтами со срывающимися головками.

Особенности комплектации:
Муфта комплектуется наконечником типа НС из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, которые могут применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивает контактное соединение соответствующее требованиям ГОСТ 10434-82.
.Для кабелей с сечением токопроводящей жилы 300 кв. мм и более при заказе необходимо указать вариант исполнения наконечника типа НC, см. чертеж наконечников в разделе "Дополнительная документация"


В комплект муфты входит наконечник с контактными винтами со срывающимися при затягивании головками для оконцевания экрана кабеля:
· на сечение экрана до 50 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 35 до 185 кв. мм;
· на сечение экрана до 95 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 240 до 300 кв. мм.
Если сечение экрана Вашего кабеля отличается от указанных значений - сообщите об этом при заказе.

Применение:
Применяется для кабелей типа:
- АПвВ-6, АПвП-6, АПвП2г-6, АПвПг-6, АПвПу-6, АПвПу2г-6 АПвПуг-6; ПвВ-6, ПвП-6, ПвП2г-6, ПвПг-6, ПвПу-6, ПвПу2г-6, ПвПуг-6.

По требованию Заказчика муфта может поставляться:
· без наконечника, пример для заказа - 3ПКНтп6-70-бн;
· с наконечниками на  сечение токопроводящих жил:- 3ПКНтп6-35-В; - 3ПКНтп6-70-В; - 3ПКНтп6-150-В.
· с наконечниками под опрессовку по ГОСТ 7386-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКНтп6-70-Пр-Cu или ГОСТ 9581-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКНтп6-70-Пр-Al;
· с узлом заземления для ленточного экрана по жилам (указать тип экрана при заказе).

Характеристики:

Напряжение кабеля, кВ: 1

Тип изоляции кабеля: сшитый полиэтилен

Количество жил кабеля: 3

Вид установки: Наружная

Наличие брони: Нет

Узел заземления: паяный

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9035096

Вес: 2.7

Сечение кабеля, мм2: 70-120

Наличие наконечников: Да

Тип наконечника: Алюминиевый сплав со срывными болтами

Тип исполнения: Общепромышленного исполнения

Габаритные размеры: 1000*200*145

Срок изготовления: 7

Производитель: АО ПЗЭМИ

Комплектующие и аксессуары
