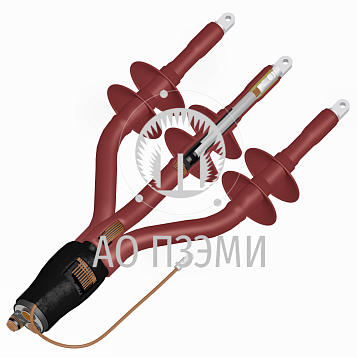

Муфта 3ПКНтп 6- 70/120-бн
- Розничная цена: 10 260.00 Р
Под заказ. Срок изготовления 7 дней.
3 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
6 - на напряжение 6 кВ;
70/120 - диапазон сечений токопроводящих жил кабеля, кв. мм;
бн - без наконечников .
Назначение, краткая характеристика:
Концевая муфта наружной установки на основе термоусаживаемых изделий предназначена для оконцевания одножильного кабеля с изоляцией из сшитого полиэтилена, с экраном из медных проволок, на переменное напряжение 6 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 1.
Технологические особенности:
Корешок разделки кабеля герметизируется с помощью термоусвживаемой перчатки и эластомерного гидрофобного герметика. Разделка каждой жилы кабеля после установки элементов выравнивания электрического поля и с установленным на жилы наконечниками изолируются термоусаживаемыми трубками.
Наконечник герметизируется эластомерным герметиком.Для оконцевания экрана используется наконечник с контактными винтами со срывающимися головками. Для увеличения пути тока утечки устанавливаются юбки-изоляторы.
Особенности комплектации:
Внимание! В комплект наконечник не входит.В комплект муфты входят материалы для оконцевания трехжильного кабеля.
Для кабелей с сечением токопроводящей жилы 300 кв. мм и более при заказе необходимо указать вариант исполнения наконечника типа НC, см. чертеж наконечников в разделе "Дополнительная документация"
Применение:
Применяется для кабелей типа:
- АПвВ-6, АПвП-6, АПвП2г-6, АПвПг-6, АПвПу-6, АПвПу2г-6 АПвПуг-6; ПвВ-6, ПвП-6, ПвП2г-6, ПвПг-6, ПвПу-6, ПвПу2г-6, ПвПуг-6.
По требованию Заказчика муфта может поставляться:
· без наконечника, пример для заказа - 3ПКНтп6-70-бн;
· с наконечниками на диапазон сечений: - 3ПКНтп6-35/50-В; - 3ПКНтп6-70/120-В; - 3ПКНтп6-150/240-В. В комплект муфты входит наконечник с контактными винтами со срывающимися при затягивании головками для оконцевания экрана кабеля:
· на сечение экрана до 50 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 35 до 185 кв. мм;
· на сечение экрана до 95 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 240 до 300 кв. мм.
Если сечение экрана Вашего кабеля отличается от указанных значений - сообщите об этом при заказе.
· с наконечниками под опрессовку по ГОСТ 7386-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКНтп6-70-Пр-Cu или ГОСТ 9581-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКНтп6-70-Пр-Al;
· с узлом заземления для ленточного экрана по жилам (указать тип экрана при заказе).
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
6 - на напряжение 6 кВ;
70/120 - диапазон сечений токопроводящих жил кабеля, кв. мм;
бн - без наконечников .
Назначение, краткая характеристика:
Концевая муфта наружной установки на основе термоусаживаемых изделий предназначена для оконцевания одножильного кабеля с изоляцией из сшитого полиэтилена, с экраном из медных проволок, на переменное напряжение 6 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 1.
Технологические особенности:
Корешок разделки кабеля герметизируется с помощью термоусвживаемой перчатки и эластомерного гидрофобного герметика. Разделка каждой жилы кабеля после установки элементов выравнивания электрического поля и с установленным на жилы наконечниками изолируются термоусаживаемыми трубками.
Наконечник герметизируется эластомерным герметиком.Для оконцевания экрана используется наконечник с контактными винтами со срывающимися головками. Для увеличения пути тока утечки устанавливаются юбки-изоляторы.
Особенности комплектации:
Внимание! В комплект наконечник не входит.В комплект муфты входят материалы для оконцевания трехжильного кабеля.
Для кабелей с сечением токопроводящей жилы 300 кв. мм и более при заказе необходимо указать вариант исполнения наконечника типа НC, см. чертеж наконечников в разделе "Дополнительная документация"
Применение:
Применяется для кабелей типа:
- АПвВ-6, АПвП-6, АПвП2г-6, АПвПг-6, АПвПу-6, АПвПу2г-6 АПвПуг-6; ПвВ-6, ПвП-6, ПвП2г-6, ПвПг-6, ПвПу-6, ПвПу2г-6, ПвПуг-6.
По требованию Заказчика муфта может поставляться:
· без наконечника, пример для заказа - 3ПКНтп6-70-бн;
· с наконечниками на диапазон сечений: - 3ПКНтп6-35/50-В; - 3ПКНтп6-70/120-В; - 3ПКНтп6-150/240-В. В комплект муфты входит наконечник с контактными винтами со срывающимися при затягивании головками для оконцевания экрана кабеля:
· на сечение экрана до 50 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 35 до 185 кв. мм;
· на сечение экрана до 95 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 240 до 300 кв. мм.
Если сечение экрана Вашего кабеля отличается от указанных значений - сообщите об этом при заказе.
· с наконечниками под опрессовку по ГОСТ 7386-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКНтп6-70-Пр-Cu или ГОСТ 9581-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКНтп6-70-Пр-Al;
· с узлом заземления для ленточного экрана по жилам (указать тип экрана при заказе).
- Артикул: 3pkntp06x070x120bn
- Габаритные размеры: 1000*200*145 мм
- Срок изготовления: 7 дней
- Производитель: АО ПЗЭМИ
- Вес : 3.1 кг
