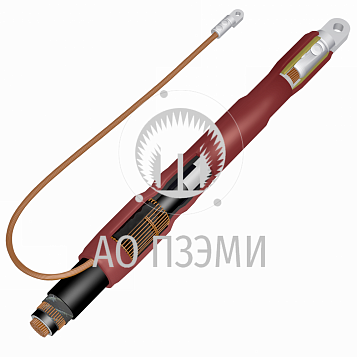

Муфта 1ПКВт 6- 50-В-3Ф

Производитель
АО ПЗЭМИ
Артикул
1pkvt06x050v3f
Габаритные размеры
550*145*145 мм
Срок изготовления
7 дней.
Вес
1.8 кг
6 994.80 Р
Под заказ. Срок изготовления 7 дней.
шт.
Описание
Характеристики
Документация

Описание:

1 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
В - вид установки - внутренняя;
т - в конструкции применены термоусаживаемые изделия;
6 - на напряжение 6 кВ;
50 - сечение токопроводящей жилы кабеля, кв. мм;
В - в комплекте с наконечником с контактными винтами со срывающимися головками.
3Ф - комплект для оконцевания трех одножильных кабелей.

Назначение, краткая характеристика:
Концевая муфта внутренней установки на основе термоусаживаемых изделий предназначена для оконцевания одножильного кабеля с изоляцией из сшитого полиэтилена, с экраном из медных проволок, на переменное напряжение 6 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 5.

Технологические особенности:
Разделка кабеля после установки элементов выравнивания электрического поля и с установленным на жилу наконечником изолируется термоусаживаемой трубкой.Наконечник герметизируется эластомерным герметиком.
Для оконцевания экрана используется наконечник с контактными винтами со срывающимися головками.

Особенности комплектации:
В комплект муфты входят материалы для оконцевания трех одножильных кабелей.
Муфта комплектуется наконечником типа НС из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, который может применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивает контактное соединение соответствующее требованиям ГОСТ 10434-82.

В комплект муфты входит наконечник с контактными винтами со срывающимися при затягивании головками для оконцевания экрана кабеля:
· на сечение экрана до 50 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 35 до 185 кв. мм;
· на сечение экрана до 95 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 240 до 800 кв. мм.
Если сечение экрана Вашего кабеля отличается от указанных значений - сообщите об этом при заказе.

Применение:
Применяется для кабелей типа:
- АПвВ-6, АПвП-6, АПвП2г-6, АПвПг-6, АПвПу-6, АПвПу2г-6, АПвПуг-6; ПвВ-6, ПвП-6, ПвП2г-6, ПвПг-6, ПвПу-6, ПвПу2г-6, ПвПуг-6.

Характеристики:

Напряжение кабеля, кВ: 1

Тип изоляции кабеля: сшитый полиэтилен

Количество жил кабеля: 1

Вид установки: Внутренняя

Наличие брони: Да

Узел заземления: паяный

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9034020

Вес: 1.8

Сечение кабеля, мм2: 50

Наличие наконечников: Да

Тип наконечника: Алюминиевый сплав со срывными болтами

Тип исполнения: Общепромышленного исполнения

Габаритные размеры: 550*145*145

Срок изготовления: 7

Производитель: АО ПЗЭМИ
