Описание:

1 - количество токопроводящих жил в кабеле;
П - для кабеля с пластмассовой изоляцией;
К  - тип муфты - концевая;
В - вид установки - внутренняя;
Н - вид установки - наружная;
Т - в конструкции применены термоусаживаемые изделия;
6 - номинальное напряжение кабеля, кВ
В -  в комплекте с наконечниками с контактными винтами со срывающимися головками.
400 - диапазон сечения токопроводящей жилы кабеля. кв.мм.
01 - диаметр отверстия под болт
Назначение, краткая характеристика:

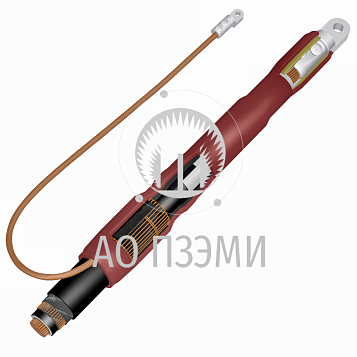

Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий предназначена   для оконцевания одножильного кабеля  с пластмассовой  изоляцией (из ПВХ или сшитого полиэтилена) на переменное  частотой 50 Гц. или  на переменное напряжение до 1 кВ включительно.
Климатическое исполнение муфт УХЛ, категория размещения: 1 – для концевых муфт наружной установки, 5 – для концевых муфт внутренней установки по ГОСТ 15150-69.

Технологические особенности:
Наконечник устанавливается  на жилу кабеля и изолируется термоусаживаемой трубкой.

Типы кабеля с которым применяются:
ВВГ-1, АВВГ-1, АПвВГ-1, ПвВГ-1  или их аналоги.

Особенности комплектации:
Муфта комплектуется наконечником на диапазон сечений (35/50, 70/120, 150/240,300,400,500,625,800 кв. мм) из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, который может применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивает контактное соединение соответствующее требованиям ГОСТ 10434-82.

По требованию заказчика муфта может поставляться:
· без наконечников, пример для заказа -1ПКВНт-70/120-бн;
· с наконечниками под опрессовку по ГОСТ 9581-80, пример для заказа  - 1ПКВНт-о-70-Пр-Cu следующих сечений 1,5, 2,5, 4, 6, 10, 16, 25, 35, 50, 70, · 95, 120, 240 кв. мм или ГОСТ 9581-80,
· с наконечниками под опрессовку по ГОСТ 9581-80 ,пример для заказа  - 1ПКВНт-о-70-Пр-Al следующих сечений 10, 16, 25, 35, 50, 70, 95, 120, 240 кв. мм;

Для кабелей с сечением жилы 300 кв. мм и более с наконечником типа НО.

При заказе муфты необходимо указать вариант исполнения наконечника.
