Описание:
1 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
10 - на напряжение 6 кВ;
800 - сечение токопроводящей жилы кабеля, кв. мм;
В - в комплекте с наконечником с контактными винтами со срывающимися головками.
03 - диаметр отверстия под болт

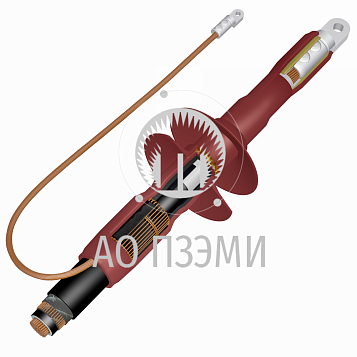

Назначение, краткая характеристика: Концевая муфта наружной установки на основе термоусаживаемых изделий предназначена для оконцевания одножильного кабеля с изоляцией из сшитого полиэтилена, с экраном из медных проволок, на переменное напряжение 10 кВ, частотой 50 Гц. Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 1.
Технологические особенности: Разделка кабеля после установки элементов выравнивания электрического поля и с установленным на жилу наконечником изолируется термоусаживаемой трубкой. Наконечник герметизируется эластомерным герметиком. Для оконцевания экрана используется наконечник с контактными винтами со срывающимися головками. Для увеличения пути тока утечки устанавливаются юбки-изоляторы.
Особенности комплектации: Внимание! В комплект муфты входят материалы для оконцевания трех одножильных кабелей. Муфта комплектуется наконечником типа НС из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, который может применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивает контактное соединение соответствующее требованиям ГОСТ 10434-82. Для кабелей с сечением токопроводящей жилы 300 кв. мм и более при заказе необходимо указать вариант исполнения наконечника типа НC, см. чертеж наконечников в разделе "Дополнительная документация" В комплект муфты входит наконечник с контактными винтами со срывающимися при затягивании головками для оконцевания экрана кабеля: · на сечение экрана до 50 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 35 до 185 кв. мм; · на сечение экрана до 95 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 240 до 800 кв. мм. Если сечение экрана Вашего кабеля отличается от указанных значений - сообщите об этом при заказе.
Применение: Применяется для кабелей типа: - АПвВ-6, АПвП-6, АПвП2г-6, АПвПг-6, АПвПу-6, АПвПу2г-6, АПвПуг-6; ПвВ-6, ПвП-6, ПвП2г-6, ПвПг-6, ПвПу-6, ПвПу2г-6, ПвПуг-6.
Характеристики:
Тип изоляции кабеля: сшитый полиэтилен
ВидНоменклатуры: Готовая продукция
Тип наконечника: Алюминиевый сплав со срывными болтами
Тип исполнения: Общепромышленного исполнения
Габаритные размеры: 580*130*110
