Муфта 1ПКВт35-400-В с нак. НС-400-03

Муфты концевые на напряжение 35 кВ

Муфты концевые на напряжение 35 кВ

Производитель

АО ПЗЭМИ

Артикул

1pkvtp35x400vnc400x03

Габаритные размеры

1000*200*145 мм

Срок изготовления

21 день.

Вес

Уточните у производителя

15 924.00 Р

Под заказ. Срок изготовления 21 день.

Описание

Характеристики

Документация

Описание:

1 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
В - вид установки - внутренняя;
т - в конструкции применены термоусаживаемые изделия;
35 - на напряжение 35 кВ;
400 - сечение токопроводящей жилы кабеля, кв. мм;
В - в комплекте с наконечником с контактными винтами со срывающимися головками.

Назначение, краткая характеристика:

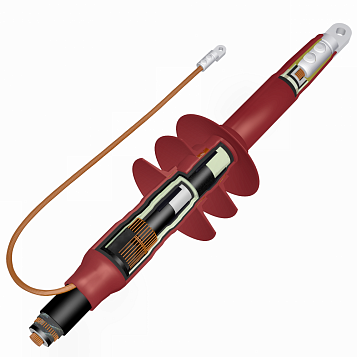

Концевая муфта внутренней установки на основе термоусаживаемых изделий предназначена для оконцевания одножильного кабеля с изоляцией из сшитого полиэтилена, с экраном из медных проволок на переменное напряжение 35 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 5.

Технологические особенности:
Разделка кабеля после установки элементов выравнивания электрического поля и с установленным на жилу наконечником изолируется термоусаживаемой трубкой.Наконечник герметизируются эластомерным герметиком. Для оконцевания экрана используется наконечник с контактными винта

Характеристики:

Напряжение кабеля, кВ: 35

Тип изоляции кабеля: сшитый полиэтилен

Количество жил кабеля: 1

Вид установки: Внутренняя

Наличие брони: Да

Узел заземления: паяный

ВидНоменклатуры: Готовая продукция (б/х, б/с)

ТипНоменклатуры: Товар

Код: 9046762

Сечение кабеля, мм2: 400

Наличие гильз: Да

Наличие наконечников: Да

Тип наконечника: Алюминиевый сплав со срывными болтами

Тип исполнения: Общепромышленного исполнения

Тип гильзы: Алюминиевый сплав со срывными болтами

Наличие экрана: Нет

Габаритные размеры: 1000*200*145

Срок изготовления: 21

Производитель: АО ПЗЭМИ
