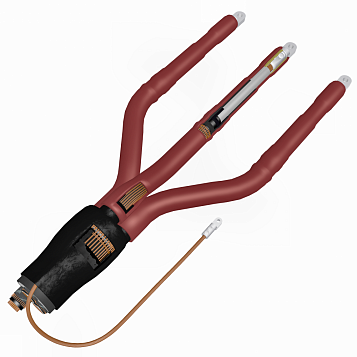

Муфта 3ПКВтп20-150-В

Производитель
АО ПЗЭМИ
Артикул
3pkvtp20x150v
Габаритные размеры
1000*200*145 мм
Срок изготовления
10 дней.
Вес
2.8 кг
21 420.00 Р
Под заказ. Срок изготовления 10 дней.
шт.
Описание
Характеристики
Документация

Описание:

3 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
В - вид установки - внутренняя;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
20 - на напряжение 20 кВ;
150 - сечение токопроводящих жил кабеля, кв. мм;
В - в комплекте с наконечниками с контактными винтами со срывающимися головками.

Назначение, краткая характеристика:
Концевая муфта внутренней установки на основе термоусаживаемых изделий предназначена для оконцевания трехжильного кабеля с изоляцией из сшитого полиэтилена, в общей оболочке, каждая жила которого имеет экран из медных проволок на переменное напряжение 20 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 5.

Технологические особенности:
Корешок разделки кабеля герметизируется с помощью термоусаживаемой перчатки и эластомерного гидрофобного герметика.Разделка каждой жилы кабеля после установки элементов выравнивания электрического поля и с установленным на жилы наконечниками изолируются термоусаживаемыми трубками.
Наконечники герметизируются эластомерным герметиком.Для оконцевания экрана используется наконечник с контактными винтами со срывающимися головками.

Особенности комплектации:
Муфта комплектуется наконечниками типа НС из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, которые могут применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивают контактные соединения соответствующие требованиям ГОСТ 10434-82.


В комплект муфты входит наконечник с контактными винтами со срывающимися при затягивании головками для оконцевания экрана кабеля:
· на сечение экрана до 50 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 35 до 185 кв. мм;
· на сечение экрана до 95 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 240 до 300 кв. мм.
Если сечение экрана Вашего кабеля отличается от указанных значений - сообщите об этом при заказе.

По требованию Заказчика муфта может поставляться:
· без наконечника, пример для заказа - 3ПКВтп20-70-бн;
· с наконечниками на диапазон сечений, пример для заказа 3ПКВтп20-70/120-В, 3ПКВтп20-150/240-В;
· с наконечниками под опрессовку по ГОСТ 7386-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКВтп20-70-Пр-Cu или ГОСТ 9581-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКВтп20-70-Пр-Al;
· с узлом заземления для ленточного экрана по жилам (указать тип экрана при заказе).

Характеристики:

Напряжение кабеля, кВ: 20

Тип изоляции кабеля: сшитый полиэтилен

Количество жил кабеля: 3

Вид установки: Внутренняя

Наличие брони: Да

Узел заземления: паяный

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9034732

Вес: 2.8

Сечение кабеля, мм2: 150

Наличие наконечников: Да

Тип наконечника: Алюминиевый сплав со срывными болтами

Тип исполнения: Общепромышленного исполнения

Габаритные размеры: 1000*200*145

Срок изготовления: 10

Производитель: АО ПЗЭМИ
