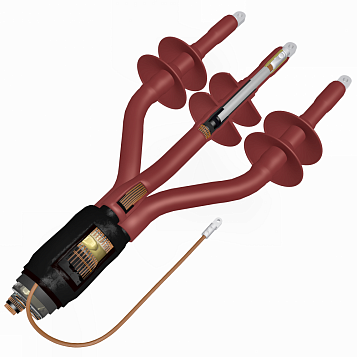

Муфта 3ПКНтпБ20- 70-В

Производитель
АО ПЗЭМИ
Артикул
3pkntpb20x070v
Габаритные размеры
1000*200*145 мм
Срок изготовления
10 дней.
Вес
2.8 кг
23 460.00 Р
Под заказ. Срок изготовления 10 дней.
шт.
Описание
Характеристики
Документация

Описание:

3 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
Б- для бронированного кабеля;
20 - на напряжение 20 кВ;
70 - сечение токопроводящих жил кабеля, кв. мм;
В - в комплекте с наконечниками с контактными винтами со срывающимися головками.

Назначение, краткая характеристика:
Концевая муфта наружной установки на основе термоусаживаемых изделий предназначена для оконцевания трехжильного кабеля бронированного металлическими лентами, в общей оболочке, с изоляцией из сшитого полиэтилена, каждая жила которого имеет экран из медных проволок на переменное напряжение 20 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 1.

Технологические особенности:
Корешок разделки кабеля и узел заземления экрана герметизируется с помощью термоусаживаемой трубки, перчатки и эластомерного гидрофобного герметика. Соединение брони с экраном не паяное.Для увеличения пути тока утечки устанавливаются юбки-изоляторы.
Разделка каждой жилы кабеля после установки элементов выравнивания электрического поля и с установленным на жилы наконечниками изолируются термоусаживаемыми трубками.Наконечники герметизируются эластомерным герметиком. Для оконцевания экрана используется наконечник с контактными винтами со срывающимися головками.

Особенности комплектации:
Муфта комплектуется наконечниками типа НС из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, которые могут применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивают контактные соединения соответствующие требованиям ГОСТ 10434-82.
Для кабелей с сечением токопроводящей жилы 300 кв. мм и более при заказе необходимо указать вариант исполнения наконечника типа НC, см. чертеж наконечников в разделе "Дополнительная документация".

В комплект муфты входит наконечник с контактными винтами со срывающимися при затягивании головками для оконцевания экрана кабеля:
· на сечение экрана до 50 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 35 до 185 кв. мм;
· на сечение экрана до 95 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 240 до 300 кв. мм.
Если сечение экрана Вашего кабеля отличается от указанных значений - сообщите об этом при заказе.

По требованию Заказчика муфта может поставляться:
· без наконечника, пример для заказа - 3ПКНтп20-70-бн;
· с наконечниками на диапазон сечений, пример для заказа 3ПКНтп20-70/120-В, 3ПКНтп20-150/240-В.
· с наконечниками под опрессовку по ГОСТ 7386-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКНтп20-70-Пр-Cu или ГОСТ 9581-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКНтп20-70-Пр-Al;
· с узлом заземления для ленточного экрана (указать тип экрана при заказе).

Типы кабеля с которыми применяются муфты:
ПвБВ-20, ПвБП-20, ПвБПг-20, АПвБВ-20, АПвБП-20, АПвБПг-20, или их аналоги.

Характеристики:

Напряжение кабеля, кВ: 20

Тип изоляции кабеля: сшитый полиэтилен

Количество жил кабеля: 3

Вид установки: Наружная

Наличие брони: Да

Узел заземления: непаяный

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9034737

Вес: 2.8

Сечение кабеля, мм2: 70

Наличие наконечников: Да

Тип наконечника: Алюминиевый сплав со срывными болтами

Тип исполнения: Общепромышленного исполнения

Габаритные размеры: 1000*200*145

Срок изготовления: 10

Производитель: АО ПЗЭМИ
