Описание:
5 - количество токопроводящих жил в кабеле;
П - для кабеля с пластмассовой изоляцией;
К - тип муфты - концевая;
В - вид установки - внутренняя;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
Б - для бронированного кабеля;
в - в комплекте с наконечниками, с контактными винтами, со срывающимися головками;
10/25 - диапазон сечений токопроводящих жил кабеля, кв. мм.
Назначение, краткая характеристика:

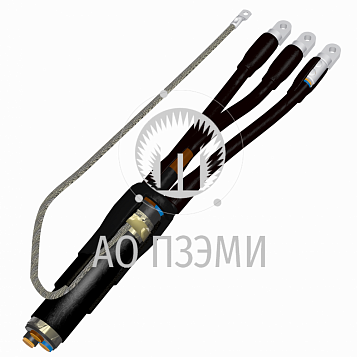

Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий предназначена для оконцевания 2, 3, 4 или 5 жильного кабеля с пластмассовой (из ПВХ или сшитого полиэтилена) изоляцией на переменное частотой 50 Гц или постоянное напряжение до 1 кВ включительно.
Климатическое исполнение муфт УХЛ, категория размещения: 1 – для концевых муфт наружной установки, 5 – для концевых муфт внутренней установки по ГОСТ 15150-69.
Технологические особенности:
Узел соединения заземления с броней изолируется термоусаживаемой трубкой и герметизируются эластомерным герметиком. Жилы кабеля изолируются термоусаживаемыми трубками, которые одеваются на пальцы перчатки. Наконечники изолируются термоусаживаемыми трубками с клеевым слоем внутри.
В конструкции используется непаяное соединение узла заземления.
Типы кабеля с которым применяются:
АВБбШв-1, АПвБбШв-1,ВБбШв-1, ПвБбШв-1,АВБбШп-1, АПвБбШп-1 или их аналоги
Особенности комплектации:
Муфта комплектуется наконечниками на диапазон сечений (10/25, 35/50, 70/120, 150/240 кв. мм) из алюминиевого сплава с контактными болтами со срывающимися при затягивании головками, которые могут применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивают
контактное соединение соответствующее требованиям ГОСТ 10434-82.
По требованию Заказчика муфта может поставляться:
· без наконечников, пример для заказа - 5ПКВНтпБ-10/25-бн;
· с наконечниками под опрессовку по ГОСТ 7386-80, пример для заказа - 5ПКВНтпБ-о-10/25-Пр-Cu следующих сечений 10, 16, 25, 35, 50, 70, 95, 120, 240 кв.мм или ГОСТ 9581-80,
пример для заказа - 5ПКВНтпБ-о-10/25-Пр-Al следующих сечений 10, 16, 25, 35, 50, 70, 95, 120, 240 кв. мм.
Характеристики:
Тип изоляции кабеля: сшитый полиэтилен
Вид установки: Внутренняя
Узел заземления: непаяный
ВидНоменклатуры: Готовая продукция
Сечение кабеля, мм2: 10-25
Тип наконечника: Алюминиевый сплав со срывными болтами
Тип исполнения: Общепромышленного исполнения
Габаритные размеры: 610*120*120
