Описание:
4 - количество токопроводящих жил в кабеле;
П - для кабеля с пластмассовой изоляцией;
К - тип муфты - концевая;
В - вид установки - внутренняя;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
о - в комплекте с медными наконечниками под опрессовку;
Б - для бронированного кабеля;
35 - диапазон сечений токопроводящих жил кабеля, кв. мм.
Назначение, краткая характеристика:

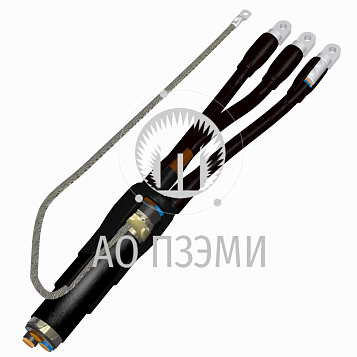

Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий предназначена для оконцевания 2, 3, 4 или 5 жильного кабеля с пластмассовой (из ПВХ или сшитого полиэтилена) изоляцией на переменное частотой 50 Гц или постоянное напряжение до 1 кВ включительно.
Климатическое исполнение муфт УХЛ, категория размещения: 1 – для концевых муфт наружной установки, 5 – для концевых муфт внутренней установки по ГОСТ 15150-69.
Технологические особенности:
Узел соединения заземления с броней изолируется термоусаживаемой трубкой и герметизируются эластомерным герметиком. Жилы кабеля изолируются термоусаживаемыми трубками, которые одеваются на пальцы перчатки. Наконечники изолируются термоусаживаемыми трубками с клеевым слоем внутри.
В конструкции используется непаяное соединение узла заземления.
Типы кабеля с которым применяются:
АВБбШв-1, АПвБбШв-1,ВБбШв-1, ПвБбШв-1,АВБбШп-1, АПвБбШп-1 или их аналоги
Особенности комплектации:
Муфта комплектуется наконечником на диапазон сечений (10, 16, 25, 35, 50, 70, 95, 120, 240 кв. мм) из Cu сплава с наконечниками под опрессовку, которые могут применяться с кабелем, с Cu токопроводящими жилами и обеспечивают контактное соединение соответствующее требованиям ГОСТ 10434-82.
По требованию заказчика муфта может поставляться:
· без наконечников, пример для заказа -4ПКВНтпБ- 35-бн;
· с наконечниками под опрессовку по ГОСТ 9581-80, пример для заказа - 4ПКВНтп-о- 35-Пр-AL следующих сечений 1,5, 2,5, 4, 6, 10, 16, 25, 35, 50, 70, · 95, 120, 240 кв. мм или ГОСТ 9581-80 из AL сплава с наконечниками под опрессовку.
Характеристики:
Тип изоляции кабеля: сшитый полиэтилен
Вид установки: Внутренняя
Узел заземления: непаяный
ВидНоменклатуры: Готовая продукция
Тип наконечника: Cu под опрессовку
Тип исполнения: Общепромышленного исполнения
Габаритные размеры: 580*130*110
