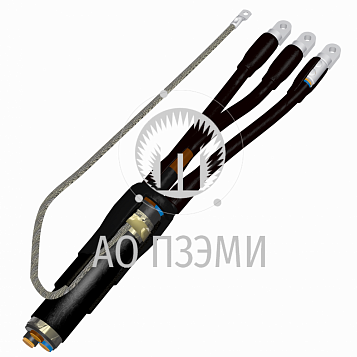

Муфта 4ПКВНтпБ- 10/25-бн

Производитель
АО ПЗЭМИ
Артикул
4pkvntpbvx010x25bn
Габаритные размеры
580*130*110 мм
Срок изготовления
7 дней.
Вес
0.8 кг
2 077.20 Р
Под заказ. Срок изготовления 7 дней.
шт.
Описание
Характеристики
Документация

Описание:

4 -  количество токопроводящих жил в кабеле;
П - для кабеля с пластмассовой изоляцией;
К - тип муфты - концевая;
В - вид установки - внутренняя;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
Б - для бронированного кабеля;
бн - без наконечников;
10/25 - диапазон сечений токопроводящих жил кабеля, кв. мм.


Назначение, краткая характеристика:
Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий предназначена для оконцевания 2, 3, 4 или 5 жильного кабеля с пластмассовой (из ПВХ или сшитого полиэтилена) изоляцией на переменное частотой 50 Гц или постоянное напряжение до 1 кВ включительно.
Климатическое исполнение муфт УХЛ, категория размещения: 1 – для концевых муфт наружной установки, 5 – для концевых муфт внутренней установки по ГОСТ 15150-69.


Технологические особенности:
Узел соединения заземления с броней изолируется термоусаживаемой трубкой и герметизируются эластомерным герметиком. Жилы кабеля изолируются термоусаживаемыми трубками, которые одеваются на пальцы перчатки.
В конструкции используется непаяное соединение узла заземления.

Типы кабеля с которым применяются:
АВБбШв-1, АПвБбШв-1,ВБбШв-1, ПвБбШв-1,АВБбШп-1, АПвБбШп-1 или их аналоги


Особенности комплектации:
Муфта не комплектуется наконечниками.Герметизируется с помощью термоусаживаемой трубки.

По требованию Заказчика муфта может поставляться:
· с наконечниками, пример для заказа - 3ПКВНтпБ-В-70/120;
· с наконечниками под опрессовку по ГОСТ 7386-80, пример для заказа - 3ПКВНтпБ-о-70-Пр-Cu следующих сечений 10, 16, 25, 35, 50, 70, 95, 120, 240 кв.мм или ГОСТ 9581-80,
пример для заказа - 3ПКВНтпБ-о-70-Пр-Al следующих сечений 10, 16, 25, 35, 50, 70, 95, 120, 240 кв. мм.

Характеристики:

Напряжение кабеля, кВ: 1

Тип изоляции кабеля: сшитый полиэтилен

Количество жил кабеля: 4

Вид установки: Внутренняя

Наличие брони: Да

Узел заземления: непаяный

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9042475

Вес: 0.8

Сечение кабеля, мм2: 10-25

Наличие наконечников: Нет

Тип исполнения: Общепромышленного исполнения

Габаритные размеры: 580*130*110

Срок изготовления: 7

Производитель: АО ПЗЭМИ
