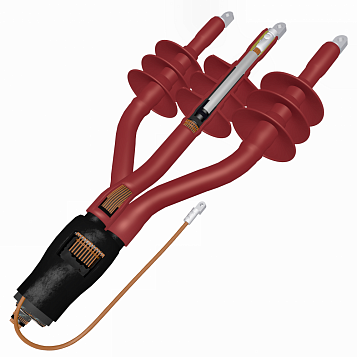

Муфта 3ПКВтп35- 95-Пр-Cu

Производитель
АО ПЗЭМИ
Артикул
3pkvtp35x095prcu
Габаритные размеры
1100*400*140 мм
Срок изготовления
14 дней.
Вес
5.8 кг
29 580.00 Р
Под заказ. Срок изготовления 14 дней.
шт.
Описание
Характеристики
Документация

Описание:

3 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
В - вид установки - внутренняя;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
35 - на напряжение 35 кВ;
95 - сечение токопроводящих жил кабеля, кв. мм;
Пр - в комплекте с медными наконечниками под опрессовку

Назначение, краткая характеристика:
Концевая муфта внутренней установки на основе термоусаживаемых изделий предназначена для оконцевания трехжильного кабеля с изоляцией из сшитого полиэтилена, в общей оболочке, каждая жила которого имеет экран из медных проволок на переменное напряжение 35 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 5.

Технологические особенности:
Корешок разделки кабеля герметизируется с помощью термоусаживаемой перчатки и эластомерного гидрофобного герметика.Разделка каждой жилы кабеля после установки элементов выравнивания электрического поля и с установленным на жилы наконечниками изолируются термоусаживаемыми трубками.
Наконечники герметизируются эластомерным герметиком.Для оконцевания экрана используется наконечник с контактными винтами со срывающимися головками.

Особенности комплектации:
В комплект муфты входят материалы для оконцевания трехжильного кабеля.
Муфта комплектуется наконечником на диапазон сечений ( 50, 70, 95, 120,150,185, 240, 300 кв. мм)  из Cu сплава  с наконечниками под опрессовку, которые могут применяться с кабелем  с Cu токопроводящими жилами и обеспечивают контактное соединение соответствующее требованиям ГОСТ 10434-82.

В комплект муфты входит наконечник с контактными винтами со срывающимися при затягивании головками для оконцевания экрана кабеля:
· на сечение экрана до 50 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 35 до 185 кв. мм;
· на сечение экрана до 95 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 240 до 300 кв. мм.
Если сечение экрана Вашего кабеля отличается от указанных значений - сообщите об этом при заказе.

По требованию Заказчика муфта может поставляться:
· без наконечника, пример для заказа - 3ПКВтп35-70-бн;
· с наконечниками на диапазон сечений, 3ПКВтп35-70/120-В, 3ПКВтп35-150/300-В;
· с наконечниками под опрессовку по ГОСТ 7386-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКВтп35-70-Пр-Al  или ГОСТ 9581-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм,
· с узлом заземления для ленточного экрана по жилам (указать тип экрана при заказе).

Характеристики:

Напряжение кабеля, кВ: 1

Тип изоляции кабеля: сшитый полиэтилен

Количество жил кабеля: 3

Вид установки: Внутренняя

Наличие брони: Нет

Узел заземления: непаяный

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9042313

Вес: 5.8

Сечение кабеля, мм2: 95

Наличие наконечников: Да

Тип наконечника: Cu под опрессовку

Тип исполнения: Общепромышленного исполнения

Габаритные размеры: 1100*400*140

Срок изготовления: 14

Производитель: АО ПЗЭМИ
