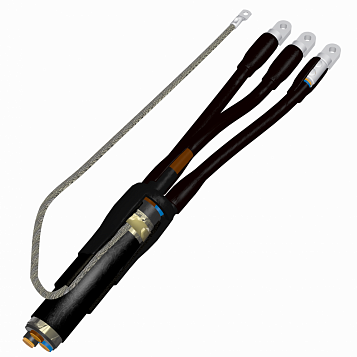

Муфта 3КВНтп-о- 50-02-Пр-Al

Муфты концевые на напряжение 1 кВ

Муфты концевые на напряжение 1 кВ

Производитель

АО ПЗЭМИ

Артикул

3kvntpxox050x02pral

Габаритные размеры

590*175*135 мм

Срок изготовления

7 дней.

Вес

Уточните у производителя

2 659.20 Р

Под заказ. Срок изготовления 7 дней.

Описание

Характеристики

Документация

Описание:

3 - количество токопроводящих жил в кабеле;
К - тип муфты - концевая;
В - вид установки - внутренняя;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
о - в комплекте с алюминиевыми наконечниками под опрессовку.
50 - диапазон сечений токопроводящих жил кабеля, кв. мм;
02 - непаяный узел заземления

Назначение, краткая характеристика:
Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий, предназначена для оконцевания трех- или четырехжильного кабеля с бумажной, пропитанной изоляцией на переменное напряжение до 1 кВ, частотой 50 Гц.
Климатическое исполнение муфт УХЛ, категория размещения 1-5 по ГОСТ 15150-69.

Технологические особенности:
Жила заземления с напрессованным на нее наконечником соединяется с броней и оболочкой кабеля пайкой. Узел соединения заземления герметизируются эластомерным герметиком и изолируется термоусаживаемой трубкой. На жилы последовательно усаживаются маслостойкие и изо

Характеристики:

Напряжение кабеля, кВ: 1

Тип изоляции кабеля: бумажная

Количество жил кабеля: 3

Вид установки: Внутренняя - наружная

Наличие брони: Да

Узел заземления: непаяный

ВидНоменклатуры: Готовая продукция (б/х, б/с)

ТипНоменклатуры: Товар

Код: 9039349

Сечение кабеля, мм2: 50

Наличие наконечников: Да

Тип наконечника: Al под опресовку

Тип исполнения: Общепромышленного исполнения

Габаритные размеры: 590*175*135

Срок изготовления: 7

Производитель: АО ПЗЭМИ
