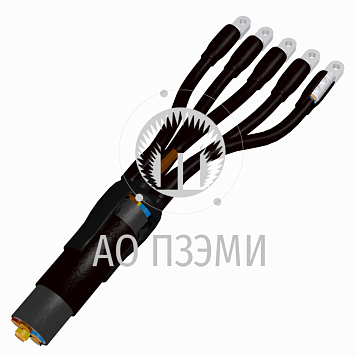

Муфта 2ПКВНтп- 25/50-бн

Производитель
АО ПЗЭМИ
Артикул
2pkvntpvx025x50bn
Габаритные размеры
580*130*110 мм
Срок изготовления
7 дней.
Вес
1 кг
847.20 Р
Под заказ. Срок изготовления 7 дней.
шт.
Описание
Характеристики
Документация

Описание:

2 -  количество токопроводящих жил в кабеле;
П - для кабеля с пластмассовой изоляцией;
К - тип муфты - концевая;
В - вид установки - внутренняя;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
бн - в комплект  наконечники не входят;
25/50 - диапазон сечений токопроводящих жил кабеля, кв. мм.


Назначение, краткая характеристика:
Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий предназначена для оконцевания 2, 3, 4 или 5 жильного кабеля с пластмассовой (из ПВХ или сшитого полиэтилена) изоляцией на переменное частотой 50 Гц или постоянное напряжение до 1 кВ включительно.
Климатическое исполнение муфт УХЛ, категория размещения: 1 – для концевых муфт наружной установки, 5 – для концевых муфт внутренней установки по ГОСТ 15150-69.


Технологические особенности:
Корешок разделки изолируется термоусаживаемой трубкой и перчаткой. Жилы кабеля изолируются термоусаживаемыми трубками, которые одеваются на пальцы перчатки. Наконечники изолируются термоусаживаемыми трубками с клеевым слоем внутри.


Типы кабеля с которым применяются:
ВВГ-1, АВВГ-1,АПвВГ-1, ПвВГ-1,или их аналоги

Особенности комплектации:
Муфта герметизируется с помощью термоусаживаемой трубок

По требованию Заказчика муфта может поставляться:
· с наконечниками, пример для заказа - Муфта 2ПКВНтп- 25/50
· с наконечниками под опрессовку по ГОСТ 7386-80, пример для заказа - Муфта 2ПКВНтп- 25/50--Пр-Cu следующих сечений 10, 16, 25, 35, 50, 70, 95, 120, 240 кв. мм
или ГОСТ 9581-80, пример для заказа - Муфта 2ПКВНтп- 25/50-Пp-All следующих сечений 10, 16, 25, 35, 50, 70, 95, 120, 240 кв. мм.

Характеристики:

Напряжение кабеля, кВ: 1

Тип изоляции кабеля: пластмассовая

Количество жил кабеля: 2

Вид установки: Внутренняя

Наличие брони: Нет

Узел заземления: паяный

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9052479

Вес: 1

Сечение кабеля, мм2: 25-50

Наличие наконечников: Нет

Габаритные размеры: 580*130*110

Срок изготовления: 7

Производитель: АО ПЗЭМИ
