Описание:
1 - количество токопроводящих жил в кабеле;
П - для кабеля с пластмассовой изоляцией;
К - тип муфты - концевая;
В - вид установки - внутренняя;
Н - вид установки - наружная;
Т - в конструкции применены термоусаживаемые изделия;
1 - номинальное напряжение кабеля, кВ
В - в комплекте с наконечниками с контактными винтами со срывающимися головками.
500 - диапазон сечения токопроводящей жилы кабеля. кв.мм.
01 - диаметр отверстия под болт
Назначение, краткая характеристика:

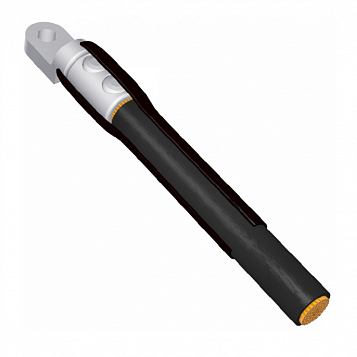

Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий предназначена для оконцевания одножильного кабеля с пластмассовой изоляцией (из ПВХ или сшитого полиэтилена) на переменное частотой 50 Гц. или на переменное напряжение до 1 кВ включительно.
Климатическое исполнение муфт УХЛ, категория размещения: 1 – для концевых муфт наружной установки, 5 – для концевых муфт внутренней установки по ГОСТ 15150-69.
Технологические особенности:
Наконечник устанавливается на жилу кабеля и изолируется термоусаживаемой трубкой.
Типы кабеля с которым применяются:
ВВГ-1, АВВГ-1, АПвВГ-1, ПвВГ-1 или их аналоги.
Особенности комплектации:
Муфта комплектуется наконечником на диапазон сечений (35/50, 70/120, 150/240,300,400,500,625,800 кв. мм) из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, который может применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивает контактное соединение соответствующее требованиям ГОСТ 10434-82.
По требованию заказчика муфта может поставляться:
· без наконечников, пример для заказа -1ПКВНт-70/120-бн;
· с наконечниками под опрессовку по ГОСТ 9581-80, пример для заказа - 1ПКВНт-о-70-Пр-Cu следующих сечений 1,5, 2,5, 4, 6, 10, 16, 25, 35, 50, 70, · 95, 120, 240 кв. мм или ГОСТ 9581-80,
· с наконечниками под опрессовку по ГОСТ 9581-80 ,пример для заказа - 1ПКВНт-о-70-Пр-Al следующих сечений 10, 16, 25, 35, 50, 70, 95, 120, 240 кв. мм;
Для кабелей с сечением жилы 300 кв. мм и более с наконечником типа НО.
При заказе муфты необходимо указать вариант исполнения наконечника.
Характеристики:
Тип изоляции кабеля: пластмассовая
Вид установки: Внутренняя - наружная
Узел заземления: непаяный
ВидНоменклатуры: Готовая продукция
Тип наконечника: Алюминиевый сплав со срывными болтами
Тип исполнения: Общепромышленного исполнения
Габаритные размеры: 570*80*110
