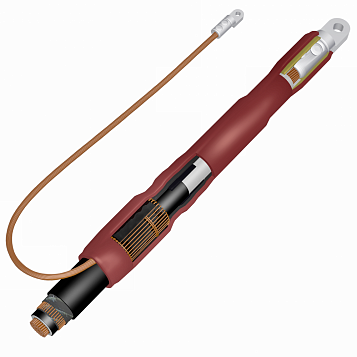

Муфта 1ПКВт10-240-Пр-AL

Производитель
АО ПЗЭМИ
Артикул
1pkvt10x240pral
Габаритные размеры
570*80*110 мм
Срок изготовления
7 дней.
Вес
0.9 кг
2 622.00 Р
Под заказ. Срок изготовления 7 дней.
шт.
Описание
Характеристики
Документация

Описание:

1 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
10 - на напряжение 6 кВ;
185 - сечение токопроводящей жилы кабеля, кв. мм;

Назначение, краткая характеристика:
Концевая муфта наружной установки на основе термоусаживаемых изделий предназначена для оконцевания одножильного кабеля  с пластмассовой  изоляцией на переменное напряжение 6 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения 1 по ГОСТ 15150-69.

Технологические особенности:
Жила заземления с напрессованным на нее наконечником соединяется с медным экраном и броней с помощью непаяного соединения.Узел заземления изолируется термоусаживаемой трубкой. Корешок разделки герметизируется эластомерным герметиком и изолируется перчаткой.
Жилы кабеля изолируются термоусаживаемыми трубками которые одеваются на пальцы перчатки. Наконечники герметизируются эластомерным герметиком и изолируются трубками.

Особенности комплектации:
В комплект муфты входят материалы для оконцевания одножильного  кабеля.
Муфта комплектуется наконечником на диапазон сечений (35, 50, 70, 95, 120,150,185, 240, 300 кв. мм)  из Al  сплава  с наконечниками под опрессовку, которые могут применяться с кабелем  с Al  токопроводящими жилами и обеспечивают контактное соединение соответствующее требованиям ГОСТ 10434-82.


Типы кабеля с которым применяются:
АВБбШв-1, АПвБбШв-1,ВБбШв-1, ПвБбШв-1,АВБбШп-1, АПвБбШп-1 или их аналоги


По требованию Заказчика муфта может поставляться:
· комплектом для оконцевания трех одножильных кабелей, пример для заказа - 1ПКВт6-В-70-В-3ф;
· без наконечника, пример для заказа - 1ПКНт6-70/120-бн;
· с наконечниками на диапазон сечений:- 1ПКВт6-35/50-В; - 1ПКВт6-70/120-В; - 1ПКВт6-150/240-В.
· с наконечниками под опрессовку по ГОСТ 9581-80, пример для заказа  - 1ПКВНтп6- 70-Пр-Cu следующих сечений  35, 50, 70, 95, 120, 150, 240 кв. мм или ГОСТ 9581-80 из  Cu  сплава с наконечниками под опрессовку.



Характеристики:

Напряжение кабеля, кВ: 10

Тип изоляции кабеля: сшитый полиэтилен

Количество жил кабеля: 1

Вид установки: Внутренняя

Наличие брони: Да

Узел заземления: непаяный

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9034536

Вес: 0.9

Сечение кабеля, мм2: 240

Наличие наконечников: Да

Тип наконечника: Al под опресовку

Тип исполнения: Общепромышленного исполнения

Габаритные размеры: 570*80*110

Срок изготовления: 7

Производитель: АО ПЗЭМИ
