Описание:
П - для кабеля с пластмассовой изоляцией;
К - тип муфты - концевая;
ВН - вид установки - внутренняя и наружная;
т - в конструкции применены термоусаживаемые
изделия;
м - назначение - для метрополитена;
О - для одножильного кабеля;
нг - не распространяющая горение;
3 - на напряжение до 3 кВ;
625 - сечение токопроводящей жилы кабеля, кв. мм.
Назначение, краткая характеристика:

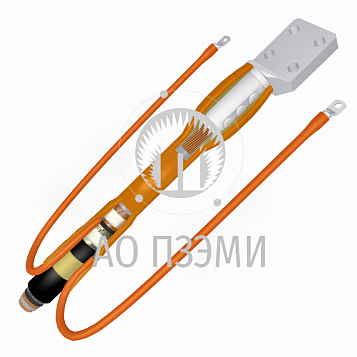

Концевая муфта внутренней и наружной установки, не распространяющая горение, на основе термоусаживаемых изделий, предназначена для оконцевания одножильногой, экранированного, бронированного металлическими лентами кабеля с пластмассовой изоляцией, на постоянное и переменное напряжение до 3 кВ, не распространяющего горение и огнестойкого, для стационарной прокладки в тяговых электросетях метрополитена и наземного электротранспорта, а также для общепромышленного применения. Климатическое исполнение В по ГОСТ 15150-69, категория размещения – 2, 3, 4, 5.
Технологические особенности:
Кабель с установленным на него наконечником изолируется термоусаживаемой трубкой из полимерной композиции, не содержащей галогенов, с пониженным дымо- газовыделением.
Наконечник герметизируется эластомерным герметиком не распространяющим горение.
В конструкции используется не паяное соединение узлов заземления и экрана.
Муфта комплектуется наконечниками НО с контактными винтами со срывающимися при затягивании головками, которые применяются, как с медными, так и с алюминиевыми жилами кабелей.
Особенности комплектации:
При заказе муфт с наконечниками на сечение жилы кабеля от 300 до 625 кв. мм необходимо указать вариант исполнения наконечника, см. чертеж наконечников в разделе "Дополнительная документация"
По требованию заказчика муфта может поставляться без наконечника, пример для заказа - ПКВНтмОнг-3-500-бн
Характеристики:
Тип изоляции кабеля: сшитый полиэтилен
Вид установки: Внутренняя
ВидНоменклатуры: Готовая продукция
Тип наконечника: Алюминиевый сплав со срывными болтами
Габаритные размеры: 580*130*110
