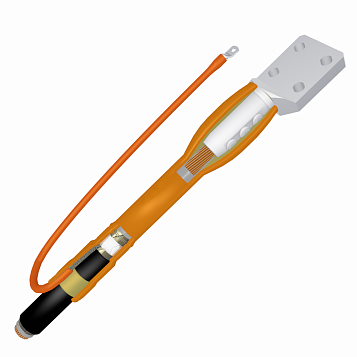

Муфта ПКВНтмОнг-1- 50-бн

Производитель

АО ПЗЭМИ

Артикул

pkvntmongx1x050bn

Габаритные размеры

320*70*95 мм

Срок изготовления

21 день.

Вес

1.7 кг

1 665.60 Р

Под заказ. Срок изготовления 21 день.

Описание

Характеристики

Документация

Описание:

П - для кабеля с пластмассовой изоляцией;
К - тип муфты - концевая;
ВН - вид установки - внутренняя и наружная;
т - в конструкции применены термоусаживаемые изделия;
м - назначение - для метрополитена;
О - для одножильного кабеля;
нг - не распространяющая горение;
1 - на напряжение до 1 кВ;
50 - сечение токопроводящей жилы кабеля, кв. мм.

Назначение, краткая характеристика:
Концевая муфта внутренней и наружной установки, не распространяющая горение, на основе термоусаживаемых изделий, предназначена для оконцевания одножильногой, экранированного, бронированного металлическими лентами кабеля с пластмассовой изоляцией, на постоянное и переменное напряжение до 1 кВ, не распространяющего горение и огнестойкого, для стационарной прокладки в тяговых электросетях метрополитена и наземного электротранспорта, а также для общепромышленного применения. Климатическое исполнение В по ГОСТ 15150-69, категория размещения – 2, 3, 4, 5.

Технологические особенности:
В конструкции используется не паяное соединение узлов заземления и экрана.
Муфта комплектуется без наконечника

По требованию заказчика можно заказать муфту с наконечником, пример для заказа - ПКВНтмОнг-1-50

Характеристики:

Напряжение кабеля, кВ: 1

Тип изоляции кабеля: сшитый полиэтилен

Вид установки: Внутренняя

Наличие брони: Нет

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9026693

Вес: 1.7

Сечение кабеля, мм2: 50

Наличие наконечников: Нет

Тип наконечника: Алюминиевый сплав со срывными болтами

Габаритные размеры: 320*70*95

Срок изготовления: 21

Производитель: АО ПЗЭМИ
