Описание:
К - тип муфты - концевая;
т - в конструкции применены термоусаживаемые изделия;
т - назначение - для трамвайно-троллейбусных линий;
О - для одножильного кабеля;
625 - сечение токопроводящей жилы кабеля, кв. мм;
В - в комплекте с наконечником с контактными болтами со срывающимися головками;
СЭТ - для кабеля с броней из стальной ленты, плакированной с 2-х сторон латунью и 2-4-мя контрольнымижилами.
02 - диаметр отверстия под болт
Назначение, краткая характеристика:
Концевая муфта внутренней и наружной установки, не распространяющая горение, на основе термоусаживаемых изделий предназначена для оконцевания одножильного, бронированного металлическими лентами кабеля с бумажной изоляцией, на постоянное и переменное напряжение до 1 кВ, не распространяющего горение и огнестойкого, для стационарной прокладки в тяговых сетях электротранспорта, а также для общепромышленного применения.
Климатическое исполнение УХЛ по ГОСТ 15150-69, категория размещения – 2, 3, 4, 5.
Технологические особенности:
Кабель с установленным на него наконечником изолируется термоусаживаемой трубкой из полимерной композиции, не содержащей галогенов, с пониженным дымо- газовыделением.
Наконечник герметизируется эластомерным герметиком не распространяющим горение.
В конструкции используется не паяное соединение узла заземления.
Муфта комплектуется наконечниками НО с контактными винтами со срывающимися при затягивании головками, которые применяются с кабелем, как с медными, так и с алюминиевыми жилами кабелей.
Вывод контрольных жил осуществляется проводами входящими в комплект муфты.
Особенности комплектации:

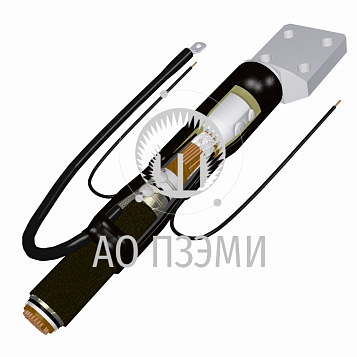

Муфта может поставляться в двух вариантах вывода контрольных жил: - вверх (смотрите цветную иллюстрацию) или вниз (смотрите схему).
При заказе укажите необходимый вариант вывода контрольных жил.
При заказе муфт необходимо указать вариант исполнения наконечника, см. чертеж наконечников в разделе "Дополнительная документация"
По требованию заказчика муфта может поставляться без наконечника, пример для заказа - КттО-500-СЭТ-бн.
Применение:
Применяется для кабелей типа:
- КСЭТ, КСЭТ, КСЭТ-нг-LS, КАСЭТ-нг-LS или их аналоги.
Характеристики:
Тип изоляции кабеля: бумажная
ВидНоменклатуры: Готовая продукция
Наличие наконечников: Нет
Габаритные размеры: 550*145*145
