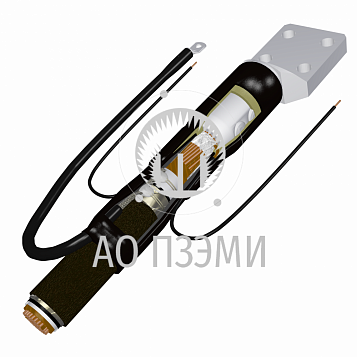

Муфта КттО-400 с нак. НО-400

Производитель
АО ПЗЭМИ
Артикул
kttox400no400
Габаритные размеры
550*145*145 мм
Срок изготовления
21 день.
Вес
1.52 кг
6 504.00 Р
Под заказ. Срок изготовления 21 день.
шт.
Описание
Характеристики
Документация

Описание:

К - тип муфты - концевая;
т - в конструкции применены термоусаживаемые изделия;
т - назначение - для трамвайно-троллейбусных линий;
О - для одножильного кабеля;
400- сечение токопроводящей жилы кабеля, кв. мм.

Назначение, краткая характеристика:
Концевая муфта внутренней и наружной установки на основе термоусаживаемых изделий предназначена для оконцевания одножильного, бронированного металлическими лентами кабеля с бумажной изоляцией, на постоянное и переменное напряжение до 1 кВ, для стационарной прокладки в тяговых электросетях электротранспорта, а также для общепромышленного применения.
Климатическое исполнение УХЛ по ГОСТ 15150-69, категория размещения – 2, 3, 4, 5.

Технологические особенности:
Кабель с установленным на него наконечником изолируется термоусаживаемой трубкой.
Наконечник герметизируется эластомерным герметиком.
В конструкции используется паяное соединение узла заземления.
Муфта комплектуется наконечниками НО с контактными винтами со срывающимися при затягивании головками, которые применяются, как с медными, так и с алюминиевыми жилами кабелей.
Вывод контрольных жил осуществляется проводами входящими в комплект муфты.

Особенности комплектации:
При заказе муфт необходимо указать вариант исполнения наконечника, см. чертеж наконечников в разделе "Дополнительная документация"
По требованию заказчика муфта может поставляться без наконечника, пример для заказа - КттО-500-бн.

Применение:
Применяется для кабелей типа:
- ААГУ-1, ААШвУ-1, ААШпУ-1, ААШпсУ-1, ААБлУ-1, ААБлГУ-1, ААБ2лУ-1, ААБ2лШвУ-1, АСБУ-1, АСБлУ-1, СБлУ-1, АСБ2лУ-1, СБ2лУ-1, АСБнУ-1, СБнУ-1, АСБлнУ-1, СБлнУ-1, АСБГУ-1, СБГУ-1;
АВБВ-1, АПвБВ-1, АПвВГ-1, ВБВ-1, ПвБВ-1, ПвВГ-1 или их аналоги

Характеристики:

Напряжение кабеля, кВ: 1

Тип изоляции кабеля: бумажная

Количество жил кабеля: 1

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9014520

Вес: 1.52

Сечение кабеля, мм2: 400

Наличие наконечников: Да

Габаритные размеры: 550*145*145

Срок изготовления: 21

Производитель: АО ПЗЭМИ
