И - изолятор;
К - концевых;
М - муфт;
50/120 - диапазон сечений токопроводящей жилы кабеля, кв. мм.
12/12 - исполнение шпильки адаптера.
Назначение, краткая характеристика:
Изолятор концевых муфт (адаптер) предназначен для изолирования места соединения наконечника концевой муфты кабеля из сшитого полиэтилена с проходным изолятором комплектного распределительного устройства (КРУЭ) в энергосистемах с изолированной нейтралью на напряжение 10 кВ, частотой 50 Гц и энергосистемах с заземленной нейтралью на напряжение 20 кВ, частотой 50 Гц.
Климатическое исполнение муфт У, категория размещения 3 по ГОСТ 15150-69.
Технологические особенности:

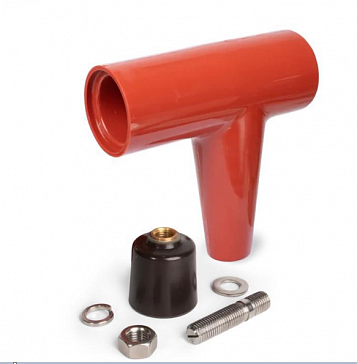

Изолятор ИКМ состоит из корпуса, который внутренним конусом одевается на проходной изолятор КРУЭ; заглушки, закрывающей узел крепления изолятора к КРУЭ; проходной крышки, через которую в изолятор герметично входит концевая муфта и узла крепления состоящего из шпильки, шайбы, шайбы-гровера и гайки.
Особенности применения:
Изоляторы ИКМ адаптированы к концевым муфтам выпускаемым ЗАО «ПЗЭМИ», а также их импортным аналогам и предназначены для монтажа в КРУЭ типа «Столица-1», «Трансформер», КРУЭ типа RM6 «Schneider Electric», КРУЭ типа 8DJ10/8DJ20 «Siemens», РРУЭ типа SM6 «Schneider Electric» или их аналогах.
