Производитель
АО ПЗЭМИ
Артикул

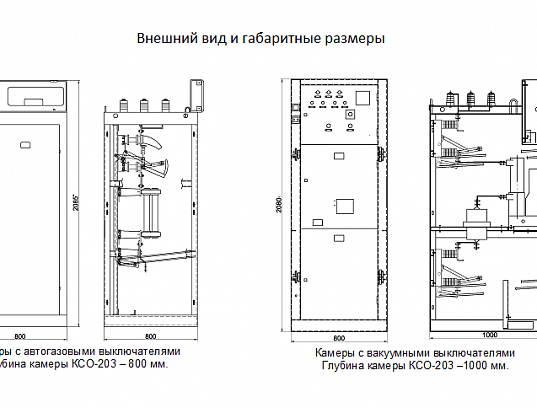

Габаритные размеры
2080*500*800 мм
Срок изготовления
27 дней.
Вес
Уточните у производителя
74 092.80 Р
Под заказ. Срок изготовления 27 дней.
Описание
Характеристики
Документация
Описание:
Назначение, описание.1. Камеры KCО-203 предназначены для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью, в условиях умеренного (У) климата и категории размещения 3 по ГОСТ 15150.
Из камер КСО собираются распределительные устройства РУ, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.
2. Структура условного обозначения.
КСО – Камера сборная одностороннего обслуживания;
203 - Модификация, год разработки ;
15Р - Обозначение схемы главных цепей;
630 - Номинальный ток главных цепей, А;
У3- Климатическое исполнение и категория размещения по ГОСТ 15150
3. Конструкция.
Камеры КСО представляют собой сварную металлоконструкцию из гнутых профилей.
Внутри камеры размещена аппаратура главных и вспомогательных цепей камеры. Рукоятки приводов и аппаратов управления расположены с фасадной стороны. Реле защиты, управления, сигнализации, приборы учета и измерения расположены на фасадной и внутренней стороне двери или козырька камеры и зависит от конструктивных особенностей КСО и ее модификации. Доступ к основному оборудованию обеспечивают двери, расположенные с лицевой стороны камеры, количество дверей зависит от конструктивных особенностей КСО и ее модификации.
Характеристики:
ВидНоменклатуры: Готовая продукция
ТипНоменклатуры: Товар
Код: 9013113
Вес: 0
Габаритные размеры: 2080*500*800
Срок изготовления: 27
Производитель: АО ПЗЭМИ
