Производитель
АО ПЗЭМИ
Артикул
3pkntpbngls6x070x120vpvx
Габаритные размеры
мм
Срок изготовления
14 дней.
Вес
Уточните у производителя
Под заказ. Срок изготовления 14 дней.
Описание
Характеристики
Документация
Описание:

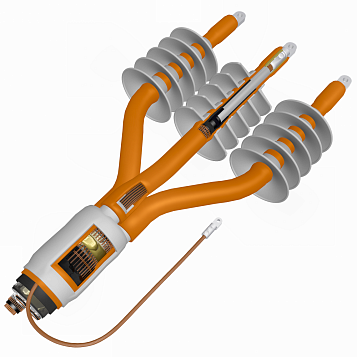

3 - для трёхжильных кабелейП - для кабелей с изоляцией из ПВХ пластиката
К - концевая
Н -наружной установки
тп - с термоусаживаемой перчаткой
Б - бронированый
нг - не распространяет горение
LS - пониженного дымо- и газовыделения (low smoke)
6 - на номинальное напряжение 6 кВ
д70/120 - ля кабелей с сечением жил 70, 95, 120 мм2
В - в комплекте с болтовыми (винтовыми) наконечниками
Назначение, краткая характеристика:
Соединительная муфта, не распространяющая горение, на основе термоусаживаемых изделий предназначена для соединения трехжильных кабелей с изоляцией из сшитого полиэтилена, в общей оболочке, каждая жила которых имеет экран из медных проволок, не распространяющих горение, на переменное напряжение 6 или 10 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 5.
Технологические особенности:
Жилы кабелей соединяются гильзами. На гильзы накладываются манжеты выравнивающие электрическое поле. На узел соединения усаживаются термоусаживаемые трубки. Проволочные экраны соединяются с помощью гильз с контактными винтами со срывающимися головками.
Соединенные жилы сводятся вместе и фиксируются бандажом и стягиваются лентой ПВХ поверх которой накладывается слой эластомерного герметика не распространяющего горение. Защитный кожух выполнен из двух термоусаживаемой труб из полимерной композиции не содержащей галогенов (HF), с пониженным газодымовыделением.
Типы кабеля с которым применяются:
ПвВнг-LS-6,АПвВнг-LS-6, или их аналоги
Характеристики:
Напряжение кабеля, кВ: 6
Тип изоляции кабеля: ПВХ
Количество жил кабеля: 3
Наличие брони: Да
ВидНоменклатуры: Готовая продукция
ТипНоменклатуры: Товар
Код: 9091367
Вес: 0
Сечение кабеля, мм2: 70-120
Наличие наконечников: Да
Тип наконечника: Алюминиевый сплав со срывными болтами
Срок изготовления: 14
Производитель: АО ПЗЭМИ
