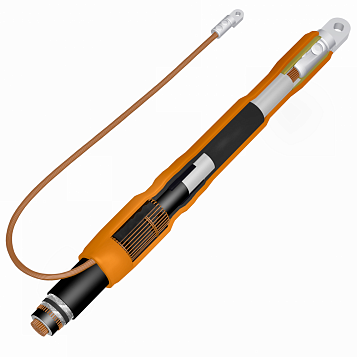

Муфта 1ПКВтнг-LS20-400-бн

Производитель

АО ПЗЭМИ

Артикул

1pkvtngls20x400bn

Габаритные размеры

570*80*110 мм

Срок изготовления

14 дней.

Вес

Уточните у производителя

Под заказ. Срок изготовления 14 дней.

Описание

Характеристики

Документация

Описание:

1 - количество жил;
П - вид изоляции кабеля - пластмассовая;
К - тип муфты - концевая;
В - вид установки - внутренняя;
т - термоусаживаемая технология;
нг - не распространяющие горение;
LS - с пониженным газо-, дымовыделением;
20 - номинальное напряжение кабеля, кВ;
400 - сечение жилы кабеля, кв. мм;
бн - без наконечников в комплекте.

ГОСТ 13781.0-86, ТУ 3599-202-04001953-2012

Назначение:
Концевая муфта не распространяющая горение внутренней установки на основе термоусаживаемых изделий предназначена для оконцевания одножильных кабелей с изоляцией из сшитого полиэтилена сечением 400 кв. мм на переменное напряжение 20 кВ, частотой 50 Гц.

Применение:
Применяется для кабелей типа:

АПвВнг(А)-LS-20, АПвБВнг(А)-LS-20;
ПвПнг(А)-LS-20, ПвВнг(А)-HF-20, ПвБВнг(А)-LS-20, ПвБПнг(А)-HF-20.

Особенности комплектации:
В конструкции муфты применены безгалогенные термоусаживаемые материалы с пониженным газо-, дымовыделением не распространяющие горение - HF.
В комплект муфты входят материалы для оконцевания одного одножильного кабеля.
Муфта поставыляется без наконечника.
В комплект муфты входит наконечник со срывающимися головками для оконцевания проволочного экрана кабеля сечением до 95 кв. мм.

Наконечники применяемые для оконцевания 1ПКВтнг-LS20-400-бн:

Упаковка:
Муфта поставляется в картонной коробке размером 570*80*110 мм, объем по упаковке 0,0085 куб.м.
Вес упаковки 1,3 кг.

Габаритные размеры смонтированной муфты:
Длина 485 мм.
