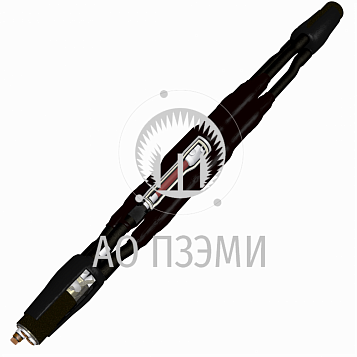

Муфта Ст-35-120/150

Производитель
АО ПЗЭМИ
Артикул
stx35x120x150
Габаритные размеры
мм
Срок изготовления
14 дней.
Вес
Уточните у производителя
83 712.00 Р
Под заказ. Срок изготовления 14 дней.
шт.
Описание
Характеристики
Документация

Описание:

С - тип муфты - соединительная;
т - в конструкции применены термоусаживаемые изделия;
35 - на напряжение 35 кВ;
120/150 - диапазон сечений токопроводящих жил кабеля, кв. мм

Назначение, краткая характеристика:
Соединительная муфта на основе термоусаживаемых изделий предназначена для соединения кабелей с бумажной, пропитанной изоляцией на переменное напряжение 35 кВ, частотой 50 Гц.
Климатическое исполнение муфт УХЛ, категория размещения 5 по ГОСТ 15150-69, а также для прокладки в почве.

Технологические особенности:
На жилы усаживаются маслостойкие трубки. Корешки разделок герметизируются эластомерным герметиком и изолируются термоусаживаемыми манжетами. Жилы кабелей соединяются гильзами. На гильзы наносится эластомерный герметик и усаживаются термоусаживаемые
трубки. Межфазное пространство заполняется термоплавким сополимером в виде межфазной распорки и листового заполнителя вставленного в трубу восстановления оболочки.
При усадке трубы восстановления оболочки сополимер равномерно заполняет межфазное пространство, в том числе и корешки разделок. На трубу восстановления оболочки наматывается экран из алюминиевой фольги.
Броня и оболочки кабелей соединяются гибкой медной жилой пайкой. Сверху устанавливается термоусаживаемый кожух.

Типы кабеля с которым применяются:
ОСБ-35, АОСБ-35 или их аналоги

Особенности комплектации:
Муфта комплектуется гильзами на диапазон сечений (120/150 кв. мм) из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, которые могут применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивают контактное соединение соответствующее требованиям ГОСТ 10434-82.

По требованию заказчика муфта может поставляться:
· c не паяным узлом соединения заземления с броней и оболочкой, пример для заказа - Ст-35-120/150-02;

Характеристики:

Напряжение кабеля, кВ: 35

Тип изоляции кабеля: бумажная

Количество жил кабеля: 3

Наличие брони: Да

Узел заземления: паяный

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9014996

Вес: 0

Сечение кабеля, мм2: 120-150

Наличие гильз: Да

Тип гильзы: Алюминиевый сплав со срывными болтами

Срок изготовления: 14

Производитель: АО ПЗЭМИ
