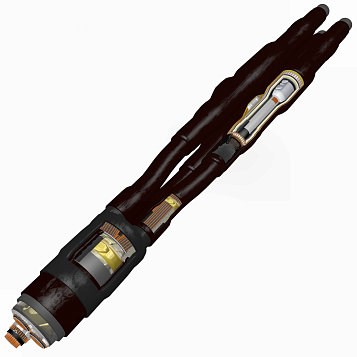

Муфта 3ПСПтпБ20-3-150-В

Производитель

АО ПЗЭМИ

Артикул

3psptpb20x3x150v

Габаритные размеры

1100*400*140 мм

Срок изготовления

10 дней.

Вес

5.9 кг

45 424.80 Р

Под заказ. Срок изготовления 10 дней.

Описание

Характеристики

Документация

Описание:

3 - количество токопроводящих жил в кабеле;- для кабеля с изоляцией из сшитого полиэтилена; ПС - тип муфты - соединительная;
т - в конструкции применены термоусаживаемые изделия;
Б - для бронированного кабеля;
20 - на напряжение 20 кВ;
150 - сечение токопроводящих жил кабеля, кв. мм;
В - в комплекте с гильзами с контактными винтами со срывающимися головками.
Назначение, краткая характеристика:
Соединительная муфта на основе термоусаживаемых изделий предназначена для соединения трехжильных кабелей бронированных металлическими лентами, с изоляцией из сшитого полиэтилена, в общей оболочке, каждая жила которых имеет экран из медных проволок
переменное напряжение 20 кВ, частотой 50 Гц. Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 5.
Технологические особенности:
Жилы кабелей соединяются гильзами. На гильзы накладываются манжеты выравнивающие электрическое поле. На узлы соединения усаживаются термоусаживаемые трубки. Проволочные экраны соединяются с помощью гильз с контактными винтами со срывающимися
головками. Соединенные жилы сводятся вместе фиксируются бандажом и стягиваются лентой ПВХ. Броня соединяется медной гибкой жилой с помощью не паяного соединения. Защитный кожух выполнен из двух термоусаживаемых труб.
Особенности комплектации:
Муфта комплектуется гильзами типа ГС из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, которые могут применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивают контактное соединение соответствующее требованиям ГОСТ 10434-82.
В комплект муфты входят гильзы с контактными винтами со срывающимися при затягивании головками для соединения экранов кабелей до 35 кв. мм на каждую токопроводящую жилу.
Если сечение экрана Вашего кабеля отличается от указанных значений - сообщите об этом при заказе.
