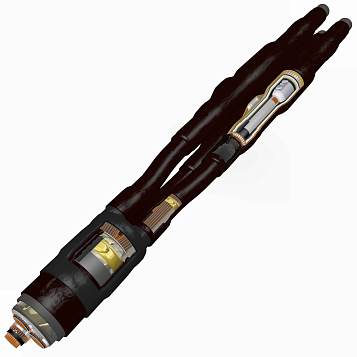

Муфта 3ПСПтп20-3-240-В

Производитель

АО ПЗЭМИ

Артикул

3psptp20x3x240v

Габаритные размеры

1100*400*140 мм

Срок изготовления

10 дней.

Вес

7.2 кг

49 573.20 Р

Под заказ. Срок изготовления 10 дней.

Описание

Характеристики

Документация

Описание:

3 - количество токопроводящих жил в кабеле;
- для кабеля с изоляцией из сшитого полиэтилена; ПС - тип муфты - соединительная;
П - назначение муфты - переходная;
т - в конструкции применены термоусаживаемые
изделия;
п - в конструкции применена перчатка;
20 - на напряжение 20 кВ;
240 - сечение токопроводящих жил кабеля, кв. мм;
В - в комплекте с гильзами с контактными винтами со
срывающимися головками.
Назначение, краткая характеристика:
Соединительная переходная муфта на основе термоусаживаемых изделий предназначена для соединения трехжильного кабеля с изоляцией из сшитого полиэтилена в общей оболочке, каждая жила которого имеет экран из медных проволок с тремя одножильными кабелями
с изоляцией из сшитого полиэтилена, с экраном из медных проволок на переменное напряжение 20 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 5.
Технологические особенности:
Каждая жила трехжильного кабеля соединяется с одножильным кабелем гильзой. На гильзы накладываются манжеты выравнивающие электрическое поле. На узел соединения усаживаются термоусаживаемые трубки. Проволочные экраны соединяются с помощью гильз с контактными винтами со срывающимися головками.
Разделка трехжильного кабеля изолируется перчаткой, места соединений термоусаживаемыми трубками.
Особенности комплектации:
Муфта комплектуется гильзами типа ГС из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, которые могут
применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивают контактное соединение соответствующее требова-
ниям ГОСТ 10434-82.
В комплект муфты входят гильзы с контактными винтами со срывающимися при затягивании головками для соединения экранов кабелей сечением до 35 кв.мм на каждую токопроводящую жилу.
Если сечение экрана Ваших кабелей отличается от указанных значений - сообщите об этом при заказе.
