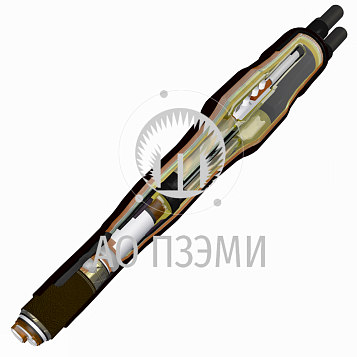

Муфта СПтп-10- 70/120

Производитель
АО ПЗЭМИ
Артикул
sptpx10x070x120
Габаритные размеры
1160*145*230 мм
Срок изготовления
7 дней.
Вес
6.4 кг
16 536.00 Р
В наличии на складе в г. Подольск
В наличии на складе в г. Санкт-Петербург
шт.
Описание
Характеристики
Документация

Описание:

С - тип муфты - соединительная;
П - назначение муфты - переходная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
10 - на напряжение 10 (6) кВ;
70/120 - диапазон сечений токопроводящих жил кабеля, кв. мм.

Назначение, краткая характеристика:
Соединительная переходная муфта на основе термоусаживаемых изделий предназначена для соединения трехжильного кабеля с бумажной, пропитанной изоляцией (БПИ) и трех одножильных кабелей с изоляцией из сшитого полиэтилена (СПЭ) на переменное напряжение 10
(6) кВ, частотой 50 Гц.
Климатическое исполнение муфт УХЛ, категория размещения 5 по ГОСТ 15150-69, а также для прокладки в почве.

Технологические особенности:
На жилы кабеля с БПИ усаживаются маслостойкие трубки. Корешок разделки герметизируются эластомерным герметиком и перчаткой. На жилы кабеля с изоляцией из СПЭ усаживаются трубки стресс-контроля.
Жилы кабелей соединяются гильзами. На гильзы наносится эластомерныйгерметик и усаживаются изолирующие трубки. Заполнение межфазного пространства состоит из распорки и секторных заполнителей на которые усаживается труба восстановления оболочки. На трубу восстановления оболочки наматывается экран из алюминиевой фольги. Проволочный экран кабеля с изоляцией из СПЭ соединяется с броней и оболочкой кабеля с БПИ пайкой. Со стороны кабеля с изоляцией из СПЭ усаживается перчатка, а сверху всей конструкции термоусаживаемый кожух.

Особенности комплектации:
Муфта комплектуется гильзами на диапазон сечений (25/50, 70/120, 150/240 кв. мм) из алюминиевого сплава с контактными винтами со срывающимися при затягивании головками, которые могут применяться с кабелем, как с медными, так и с алюминиевыми токопроводящими жилами и обеспечивают контактное соединение соответствующее требованиям ГОСТ 10434-82.
По требованию заказчика муфта может поставляться:
· без гильз, пример для заказа СПтп-10-70/120-бг;
· с не паяным узлом заземления, пример для заказа СПтп-10-70/120-02.

Характеристики:

Напряжение кабеля, кВ: 10

Тип изоляции кабеля: бумажная и пластмассовая

Количество жил кабеля: 3

Наличие брони: Нет

Узел заземления: нет

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9014980

Вес: 6.4

Сечение кабеля, мм2: 70-120

Наличие гильз: Да

Тип гильзы: Алюминиевый сплав со срывными болтами

Габаритные размеры: 1160*145*230

Срок изготовления: 7

Производитель: АО ПЗЭМИ
