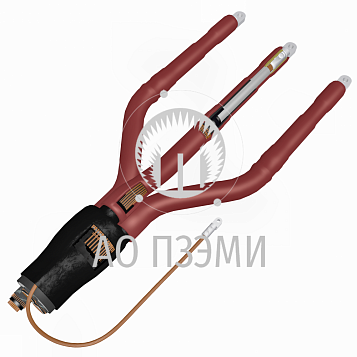

Муфта 3ПКВтпБ 6- 50-Пр-Al

Производитель
АО ПЗЭМИ
Артикул
3pkvtpb06x050pral
Габаритные размеры
1000*200*145 мм
Срок изготовления
7 дней.
Вес
2.4 кг
10 962.00 Р
Под заказ. Срок изготовления 7 дней.
шт.
Описание
Характеристики
Документация

Описание:

3 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
В - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
Б - для бронированного кабеля;
6 - на напряжение 6 кВ;
50 - сечение токопроводящей жилы кабеля, кв. мм;

Назначение, краткая характеристика:
Концевая муфта наружной установки на основе термоусаживаемых изделий предназначена для оконцевания кабеля бронированного металлическими лентами, с пластмассовой  изоляцией на переменное напряжение 6 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения 1 по ГОСТ 15150-69.

Технологические особенности:
Жила заземления с напрессованным на нее наконечником соединяется с медным экраном и броней с помошью непаяного соединения.Узел заземления изолируется термоусаживаемой трубкой. Корешок разделки герметизируется эластомерным герметиком и изолируется перчаткой.
Жилы кабеля изолируются термоусаживаемыми трубками которые одеваются на пальцы перчатки. Наконечники герметизируются эластомерным герметиком и изолируются трубками.
Особенности комплектации:
В комплект муфты входят материалы для оконцевания трехжильного кабеля.
Муфта комплектуется наконечником на диапазон сечений (35, 50, 70, 95, 120,150,185, 240, 300 кв. мм)  из АL сплава  с наконечниками под опрессовку, которые могут применяться с кабелем  с АL  токопроводящими жилами и обеспечивают контактное соединение соответствующее требованиям ГОСТ 10434-82.


Типы кабеля с которым применяются:
АВБбШв-1, АПвБбШв-1,ВБбШв-1, ПвБбШв-1,АВБбШп-1, АПвБбШп-1 или их аналоги


По требованию Заказчика муфта может поставляться:
· комплектом для оконцевания трех одножильных кабелей, пример для заказа - 1ПКВт6-В-70-В-3ф;
· без наконечника, пример для заказа - 1ПКНт6-70/120-бн;
· с наконечниками на диапазон сечений:- 1ПКВт6-35/50-В; - 1ПКВт6-70/120-В; - 1ПКВт6-150/240-В.
· с наконечниками под опрессовку по ГОСТ 9581-80, пример для заказа  - 1ПКВНтп6- 70-Пр-Cu следующих сечений  35, 50, 70, 95, 120, 150, 240 кв. мм или ГОСТ 9581-80 из  медного сплава с наконечниками под опрессовку.


Характеристики:

Напряжение кабеля, кВ: 6

Тип изоляции кабеля: пластмассовая

Количество жил кабеля: 3

Вид установки: Внутренняя

Наличие брони: Да

Узел заземления: непаяный

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9034941

Вес: 2.4

Сечение кабеля, мм2: 50

Наличие наконечников: Да

Тип наконечника: Al под опресовку

Габаритные размеры: 1000*200*145

Срок изготовления: 7

Производитель: АО ПЗЭМИ
