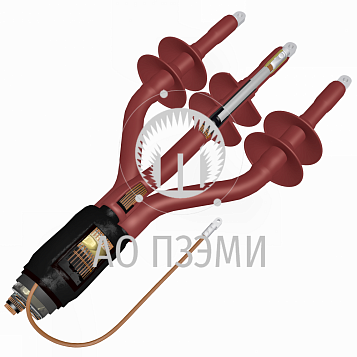

Муфта 3ПКНтпБ 6- 35/50-бн

Производитель
АО ПЗЭМИ
Артикул
3pkntpb06x035x50bn
Габаритные размеры
мм
Срок изготовления
7 дней.
Вес
Уточните у производителя
11 589.60 Р
Под заказ. Срок изготовления 7 дней.
шт.
Описание
Характеристики
Документация

Описание:

3 - количество токопроводящих жил в кабеле;
П - для кабеля с изоляцией из сшитого полиэтилена;
К - тип муфты - концевая;
Н - вид установки - наружная;
т - в конструкции применены термоусаживаемые изделия;
п - в конструкции применена перчатка;
Б - для бронированного кабеля;
6 - на напряжение 6 кВ;
35/50 - диапазон  сечений токопроводящих жил кабеля, кв. мм;
б/н - без наконечников.

Назначение, краткая характеристика:
Концевая муфта наружней установки на основе термоусаживаемых изделий предназначена для оконцевания трехжильного кабеля бронированного металлическими лентами, в общей оболочке, с изоляцией из сшитого полиэтилена, каждая жила которого имеет экран из медных проволок, на переменное напряжение 6 кВ, частотой 50 Гц.
Климатическое исполнение муфт В, категория размещения по ГОСТ 15150-69 - 1.

Технологические особенности:
Разделка кабеля после установки элементов выравнивания электрического поля и с установленным на жилу наконечником изолируется термоусаживаемой трубкой.Наконечник герметизируется эластомерным герметиком.
Для оконцевания экрана используется наконечник с контактными винтами со срывающимися головками.Для увеличения пути тока утечки устанавливаются юбки-изоляторы.

Особенности комплектации:
Внимание!  В комплект  наконечник не входит.В комплект муфты входят материалы для оконцевания трехжильного кабеля.

Применение:
Применяется для кабелей типа:
- АПвБВ-6, АПвБП-6, АПвБП2г-6, АПвБПг-6, АПвБПу-6, АПвБПу2г-6 АПвБПуг-6; ПвБВ-6, ПвБП-6, ПвБП2г-6, ПвБПг-6, ПвБПу-6, ПвБПу2г-6, ПвБПуг-6.

По требованию Заказчика муфта может поставляться:
· без наконечника, пример для заказа - 3ПКНтпБ6-70-бн;
· с наконечниками на диапазон сечений: - 3ПКНтпБ6-35/50-В; - 3ПКНтпБ6-70/120-В; - 3ПКНтпБ6-150/240-В. В комплект муфты входит наконечник с контактными винтами со срывающимися при затягивании головками для оконцевания экрана кабеля:
· на сечение экрана до 50 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 35 до 185 кв. мм;
· на сечение экрана до 95 кв. мм для муфт предназначенных для кабелей с сечениями токопроводящей жилы от 240 до 300 кв. мм.
  Если сечение экрана Вашего кабеля отличается от указанных значений - сообщите об этом при заказе.
· с наконечниками под опрессовку по ГОСТ 7386-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКНтпБ6-70-Пр-Cu или ГОСТ 9581-80 следующих сечений 35, 50, 70, 95, 120, 240 кв. мм, пример для заказа - 3ПКНтпБ6-70-Пр-Al;
· с узлом заземления для ленточного экрана по жилам (указать тип экрана при заказе).




Характеристики:

Напряжение кабеля, кВ: 6

Тип изоляции кабеля: пластмассовая

Количество жил кабеля: 3

Вид установки: Наружная

Наличие брони: Да

Узел заземления: непаяный

ВидНоменклатуры: Готовая продукция

ТипНоменклатуры: Товар

Код: 9091397

Вес: 0

Сечение кабеля, мм2: 35-50

Наличие наконечников: Нет

Срок изготовления: 7

Производитель: АО ПЗЭМИ
